ГОСТ Р 52290-2004 Технические средства организации дорожного движения. ЗНАКИ ДОРОЖНЫЕ. Общие технические требования

Скачать файл «ГОСТ Р 52290-2004 Технические средства организации дорожного движения. ЗНАКИ ДОРОЖНЫЕ» (6,81 Мб.)


Выдержки из ГОСТ Р 52290-2004

3 Группы, изображения, наименования, размеры

3.1 Стандарт устанавливает следующие группы знаков:
1 — предупреждающие;
2 — приоритета;
3 — запрещающие;
4 — предписывающие;
5 — особых предписаний;
6 — информационные;
7 — сервиса;
8 — дополнительной информации (таблички).

5.3 Требования к материалам
5.3.1  Изображения знаков следует выполнять световозвращающими материалами или красками,обеспечивающими значения координат цветности, приведенные в 5.6.1.
5.3.2 Материалы для изготовления знаков со световозвращающей поверхностью должны обеспечивать читаемость знаков в светлое и темное время.
5.3.3 Световозвращающие пленки для изготовления знаков подразделяют на следующие типы:
А — пленки со средней интенсивностью световозвращения, имеющие оптическую систему из сферических линз (микростеклошариков);
Б — пленки с высокой интенсивностью световозвращения, имеющие оптическую систему из сферических линз (микростеклошариков), сгруппированных в ячейках;
В — пленки с очень высокой интенсивностью световозвращения, имеющие оптическую систему из микропризм.
Допускается применять другие световозвращающие материалы при условии, что их фото- и колориметрические характеристики будут не ниже приведенных в настоящем стандарте.
5.3.4 Все элементы световозвращающей поверхности знака должны изготовляться из пленки одного типа.

5.6 Колориметрические характеристики

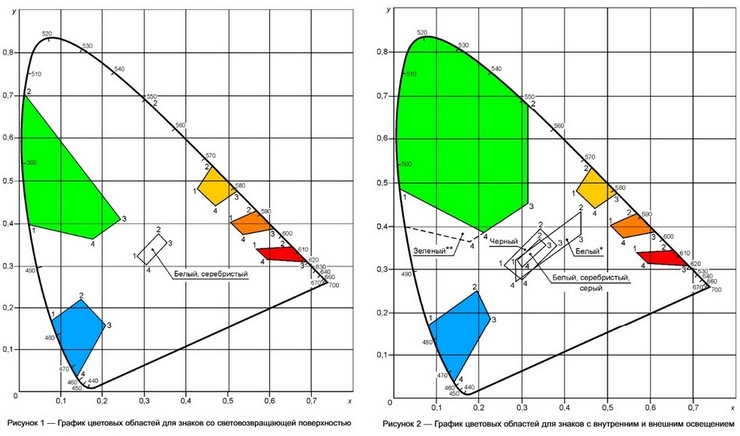

5.6.1 Координаты цветности (х,у) точек пересечения граничных линий цветовых областей для элемен-
тов изображений знаков, определяемые в колориметрической системе МКО 1931 г. для источника типа Д65
(ГОСТ 7721) при геометрии измерения 45 °/0°, должны соответствовать указанным в таблице 5.3 и на рисунках 1, 2

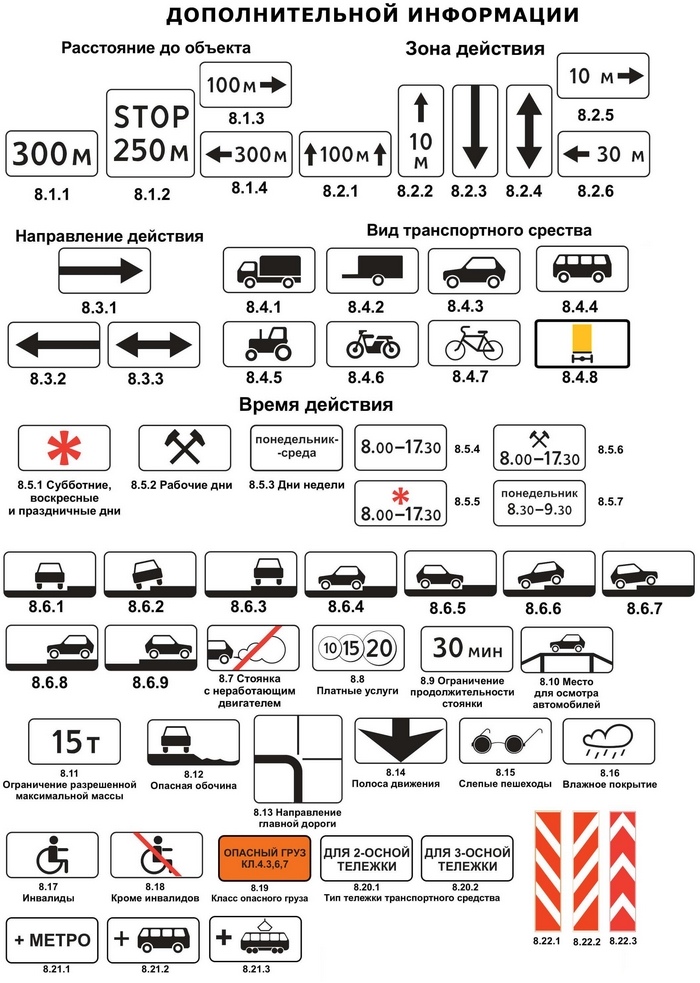

Изображения, номера и наименования знаков
