Блок управления световым ограждением мачт «СОМ» с АКБ 220/48В  (арт.01-4620)
Технические характеристики


Технические параметры

• Щит управления СОМ - упрощенный бюджетный блок управления световым ограждением мачт.
Степень защиты устройства не менее IP 40 или IP 65 по ГОСТ 14254-96;
• Условия эксплуатации в помещении (0...+50С).
Номинальное напряжение питания – однофазное 220В, 50Гц;
Входное питание - 220В (+ встроенная АКБ);
Выходное напряжение питания 48В постоянного тока;
Количество входящих цепей—1 , количество исходящих цепей—2(расщепление);
Опция - "ЗПН" Система защиты от перенапряжения (грозозащита).
• Типовая нагрузка:  (2 линии по 3 заградительных огня) =48В;
• Максимальная нагрузка:  - суммарно на две линии 12 шт  заградительных огней;
Тип огней "ЗОМ-48 LED», «ЗОМ-80 LED», «ЗОМ-ЛСД», «СДЗО» или аналогичные светодиодные ЗОМ
• Гарантия 12 месяцев.

Аккумуляторная буферизация
Цена базовая с НДС55 890 руб.
Цена оптовая с НДСзвоните


 Щит «СОМ» - это система гарантированного электропитания и управления заградительными огнями «ЗОМ» на светодиодах, предназначен для автоматического включения/выключения комплекса светового ограждения высотного объекта, в зависимости от условий естественного освещения, а также для гарантированного электропитания заградительных огней в случае временного отсутствия электроснабжения.

Щит «СОМ» специально спроектирован для управления заградительными огнями «ЗОМ-48 LED» и «ЗОМ-80 LED» со светодиодным источником света, и рассчитан на эксплуатацию в помещениях.

  • Корпус металлический;
  • Габаритные размеры (В*Ш*Г), мм – 500(400)х300х200;
  • Масса не более 15 кг;
  • Степень защиты устройства не менее IP 40 по ГОСТ 14254-96;
  • Номинальное напряжение питания – однофазное 220В, 50Гц;
  • Выходное напряжение питания 48В постоянного тока;
  • Количество входящих цепей—1 , количество исходящих цепей—2;
  • Номинальное напряжение изоляции цепей—660В;
  • Электронная система включения огней в сумеречное время с диапазоном выставления уровня яркости с выносным датчиком освещённости в климатическом исполнении IP65.
  • Опция "ЗПН" Система защиты от перенапряжения (грозозащита). Система  ЗПН  во всех выходных линиях (защита от импульсных перенапряжений при разряде грозы и наводках по кабелям линий заградительных огней).
  • Мониторинг работы заградительных огней.
    Щит «СОМ» при использовании заградительных огней ЗОМ-LED (ТУ 3461-001-69016606-2010 c встроенным устройствами контроля)  образует систему мониторинга состояния заградительных огней.  В блоке предусмотрена шина коммутации линий контроля исправности огней данных ЗОМ.

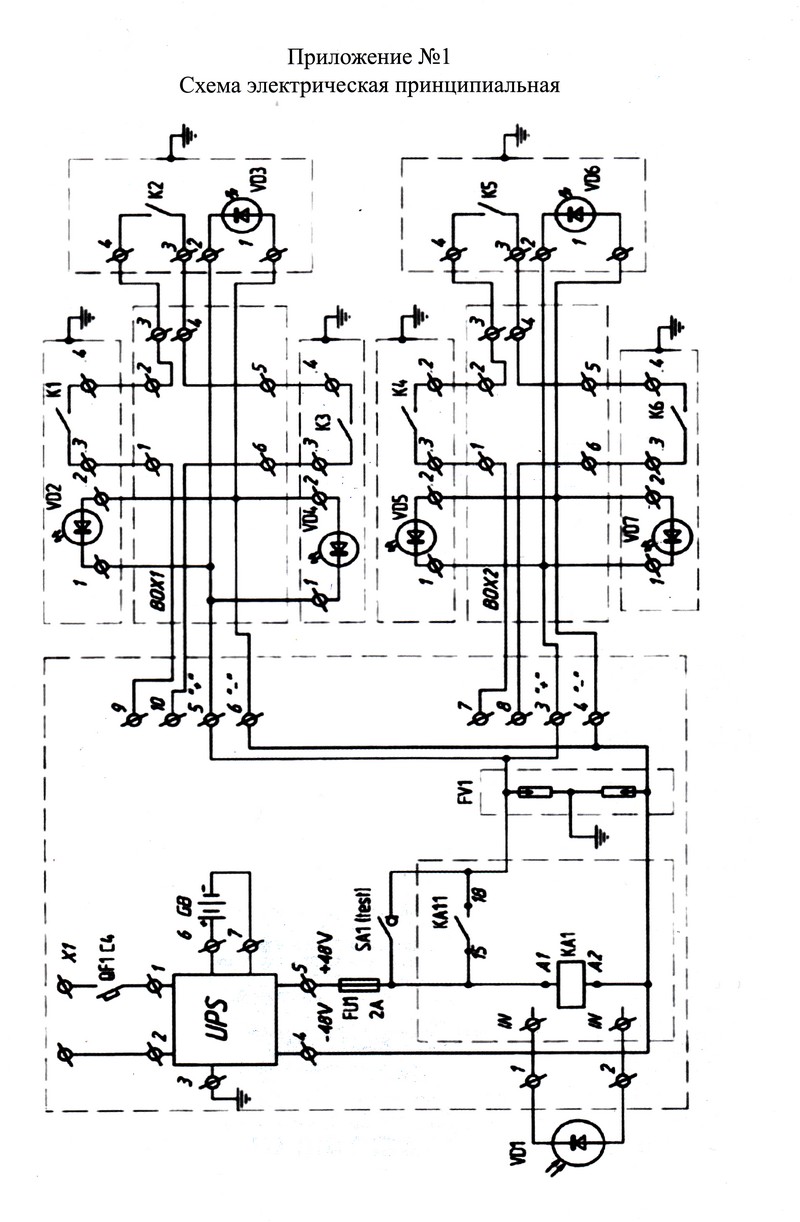

Подключение питающего напряжения 220В производится на клеммную колодку. При этом источник бесперебойного питания выпрямляет переменный ток в постоянный 48В и подаёт его на систему управления. Со второго выхода источника питания автоматически обеспечивается заряд аккумуляторных батарей. Внешний датчик освещённости при изменении яркости естественного освещения подаёт команду на включение питания заградительных огней. Чувствительность реле регулируется в диапазоне , также в реле предусмотрена 30 секундная задержка срабатывания во избежание случайных кратковременных отключений.

На передней панели Щита «СОМ» присутствует выключатель «Питание», который включает или отключает входное питающее напряжение на СОМ, а также выключатель, который позволяют включать заградительные огни принудительно (независимо от команды светочувствительного реле).
