Датчик движения микроволновый (TDM-017730,12/24В)(арт.50)


Технические характеристики


Описание
- Наличие датчика освещенности
- Время задержки 10 сек...12 мин
- Радиус срабатывания 1...8 метра
- Угол обнаружения 360 град
- Высота монтажа 1,5...3,5м
Электрические параметры
Напряжение питания DC12/24В
Мощность нагрузки: 120Вт(DC12В), 240Вт(DC24В)
Чувствительность датчика 3...2000Лк
Потребляемая мощность 0,9Вт
Цена базовая с НДС2 610 руб.
Цена оптовая с НДС2 480 руб.


Микроволновый датчик движения,совмещённый с датчиком света.
• Предназначен для управления лампами, светильниками,прожекторами и другими устройствами с напряжением питания =12В или =24В.
• Датчик продлевает срок службы ламп и снижает затраты на электроэнергию.
• Наличие встроенного датчика освещенности с изменяемой чувствительностью позволяет настроить датчик на срабатывание только ночью или в любое время суток.
• Использование принципа радиолокации обеспечивает высокую эффективность работы датчика.
• Время выключения света после прекращения движения настраивается в пределах от 10 секунд до 12 минут.
• Регулировка радиуса срабатывания от 1 до 8 метров позволяет избежать ложных срабатываний датчика.
• Датчик имеет круговую диаграмму направленности, угол зоны срабатывания 360 градусов.
• Благодаря микроволновой технологии датчик обнаруживает движение даже через двери, стекло или тонкие стены.
• Высокочастотное излучение от датчика безопасно для здоровья человека, поскольку мощность его приблизительно во 100 раз меньше, чем мощность излучения от мобильного телефона или от микроволновой печи.
• Датчик рассчитан на использование внутри помещений.


Установка и подключение


Внимание!
- Соблюдайте полярность при подключении.
- Используйте датчик движения только с блоками питания, на выходе которых выпрямленное, стабилизированное напряжение.
- Не используйте с трансформаторами для галогенных ламп.
- Перед подачей напряжения обязательно проверьте правильность всех подключений и убедитесь в отсутствии замыканий. Короткое замыкание в цепи нагрузки датчика может вывести его из строя.





1. Выключите электропитание.
2. Закрепите датчик в месте установки.

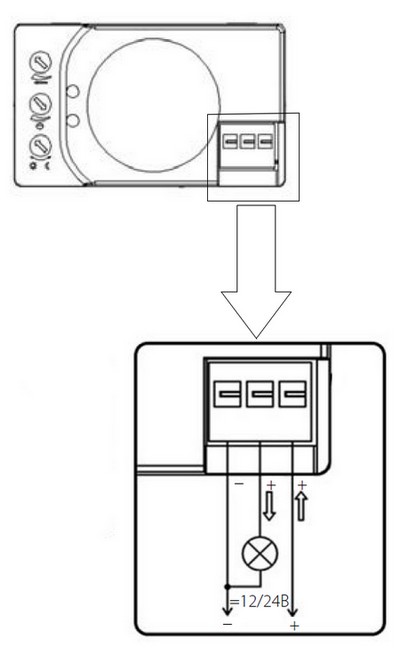

3. Подключите нагрузку к датчику движения. Для подключения провода нажмите отверткой на кнопку клеммной колодки и вставьте провод в отверстие.
4. Подключите датчик движения к источнику питания напряжением 12/24В.
5. Включите питание и настройте датчик.


Настройка и эксплуатация

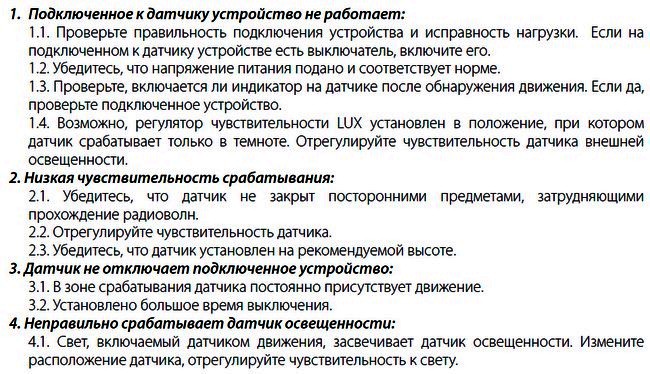

Возможные проблемы и способы их решения
