DMX декодер LED RGB (с режимом RGB контроллера) (арт.50-3171)


Технические характеристики


Описание
Декодер DMX 512 - RGB с режимом автономной работы (9 программ).
▪ Преобразователь цифрового сигнала DMX-512 в RGB (3 канала с PWM, ШИМ модуляция).
▪ Наличие параллельного выхода DMX-512 для транзитного подключения.
▪ Подключение DMX разъемы XLR3 и RJ45
▪ Ручной выбор адреса DIP-переключателем.
▪ Опция автономной работы декодера в режиме встроенного RGB LED контроллера, по предустановленным сценариям (7 статических и 2 динамических, для тестовой работы подсветки).
Электрические параметры

Вход: сигнал DMX-512;
Рабочее напряжение DC 12В/24В (питание= выход);
Выход декодера: 3 канала (RGB, общий анод "+V"); Максимальная нагрузка: 4А на канал, 144Вт (DC12V), 288Вт (DC24V).

Цена базовая с НДС2 249 руб.
Цена оптовая с НДС2 024 руб.


     DMX Декодер  оснащен микроконтроллером и предназначен для преобразования цифрового сигнала управления DMX в напряжение с высоким током для питания светодиодных LED светильников (ШИМ широтно-импульсное модулирование (PWM) питающего постоянного напряжения DC 12-24V, в зависимости от сигнала управления DMX). Таким образом  с помощью DMX-декодера обычный LED светильник становится DMX-светильником. RGB-декодер (усилитель), имеет DMX вход и выход (4 канала). Позволяет подключать светодиодные прожекторы и ленты, выход 12/24V, 144/288W, до 4A на канал.

  • Работает в двух режимах: как декодер DMX сигнала(основной), как тестовый LED RGB контроллер;
  • Расстояние между DMX- контроллером и декодером 100м;
  • 9 сценариев автономной работы как LED контроллера: Семь статичных режимов работы: red, green, blue, yellow, purple, cyan, white и две динамические программы работы(с регулировкой скорости) seven-color jumpy changing(8 steps speed), seven-color gradual changing;
  • Потребляемая мощность DMX-декодера определяется  мощность LED-нагрузки + 1 Вт(непосредственно декодер);
  • 256 градаций яркости канала;
  • Температура эксплуатации -20...60 С;
  • Габаритные размеры 165х68х40 мм;
  • Вес не более 0,35 кг.

Подключение ДМХ-декодера и работа в составе DMX системы управления освещением.

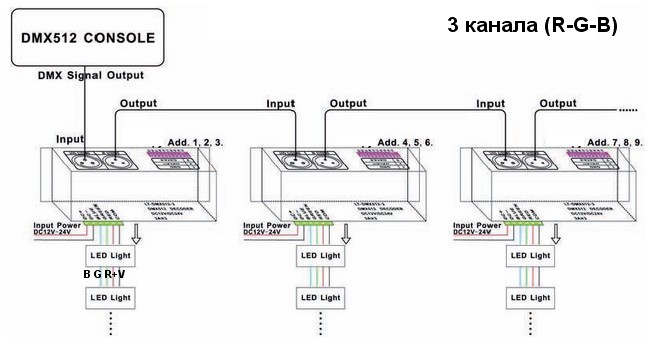

Схема подключения трех-канальных (RGB) декодеров в составе DMX-системы управления. Каждый декодер имеет свой DMX-адрес устанавливаемый вручную с помощью DIP- переключателя. При установке одинакового DMX-адреса, DMX-декодеры будут работать синхронно. Для тестирования системы подсветки без контроллера(консоли DMX) есть режим работы по предустановленному сценарию.


Схема подключения четырех-канальных (RGBY) декодеров в составе DMX-системы управления. Каждый декодер имеет свой DMX-адрес устанавливаемый вручную с помощью DIP- переключателя. 4-х канальные декодеры используются для управления четырех цветными светодиодными светильниками по пяти-проводным проводам , например с красными, зелеными, синими и желтыми светодиодами или RGB светильники с дополнительным белым каналом и т.д. При установке одинакового DMX-адреса, DMX-декодеры будут работать синхронно. Для тестирования системы подсветки без контроллера(консоли DMX) есть режим работы по предустановленному сценарию.


Внимание! DMX-сигнал является полярным!

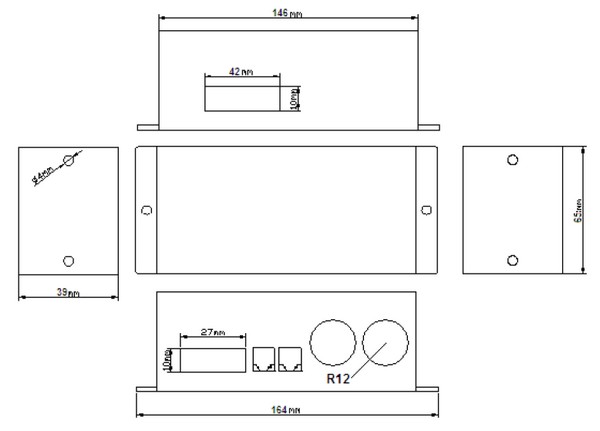

Габаритные размеры DMX-декодера.
