DMX-пульт INVOLIGHT-DL100 (арт.09-3436)


Технические характеристики


Описание
Программируемый DMX-пульт для управления DMX-светотехникой и различными DMX-приборами.
▪ Память: 6 программ  по 30 банков (в одном банке 8 сцен)
▪ Управление: 8 фейдеров, LED дисплей, фейдер "time control", "BLACKOUT", MIDI
▪ Аудиовход и встроенный микрофон

Электрические параметры192 канала (12 приборов по 16 каналов)

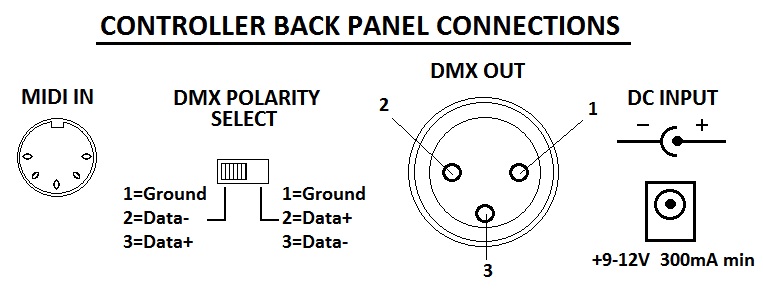

Переключатель полярности DMX сигнала
Цена базовая с НДС16 390 руб.
Цена оптовая с НДС15 243 руб.



  • Переключатель полярности DMX сигнала;
  • Питание: DC 9 – 12 В, 300 мА;
  • 192 DMX-канала (12 приборов по 16 каналов);
  • 6 программ по 30 банков (в каждом банке 8 сценариев);
  • 8 регуляторов для установки DMX-значений;
  • Встроенный микрофон;
  • Режим AUTO с автоматической и ручной синхронизацией (Speed, Tapsync);
  • Регулируемое время «перетекания» сцен (Fade Time);
  • Управление с помощью внешнего MIDI-сигнала;
  • 4-х символьный LED дисплей;
  • Выбор полярности DMX-сигнала;
  • Напряжение питания: 9-12VDC;
  • Потребляемый ток: 300mA;
  • Размеры (Ш×Г×В): 482×132×70 мм;
  • Вес: 2,5 кг.
Органы управления
Кнопки SCANNERS- выбор как отдельного управляемого прибора, так и всех сразу (12 приборов по 16 каналов);
FADERS-ползунковые регуляторы для регулировки уровня канала (уровни 0-255). Каждый регулятор отвечает за один канал.
Кнопки PAGE A/PAGE B SELECT переключатель выбора между каналами: А от 1 до 8, В от 9 до 16.
SCENE-кнопка выбора/установки статической сцены;
BANK-группа сцен, имеющих свой номер
CHASE- программа, содержащая группу сцен из банка, которые воспроизводятся последовательно
SPEED- ползунковые регуляторы для изменения скорости воспроизведения сцен при автоматическом воспроизведении
PROGRAM- кнопка для запуска режима программирования
ADD- запись созданной сцены в банк или в чейз в режиме программирования
DEL- кнопка для удаления сцен, банка, чейза
BANKCOPY- копирование банка из одного в другой.
DISPLAY- кнопка для переключения номеров сцены и банка
FADE TIME- время перетекания одной сцены в другую при автоматическом воспроизведении
AUTO- режим автоматического воспроизведения банка или чейза.
TAPSYNK- режим автоматического воспроизведения чейза или банка с ручной синхронизацией
MUSIC- режим автоматического воспроизведения чейза или банка под ритм музыки
MIDI- режим установки MIDI канала для внешнего управления MIDI сигналом
BLACKOUT- режим общего затемнения.

Программирование сцен
Для входа в режим программирования сцен нажмите и удерживайте в течении 3-х секунд кнопку PROGRAM. Как подтверждение того, что выбран режим программирования ,на дисплее мерцает индикатор PROG до тех пор пока этот режим не будет отменен повторным нажатием.

1. Сохранение и запись (сохранение ) сцены.
1.1 Кнопкой SCANNERS выберете прибор (сканер), параметры которого необходимо настроить. Если необходимо установить одинаковые параметры для нескольких приборов, то кнопками SCANNERS выберите сразу несколько приборов. Индикаторы рядом с номерами сканеров будут гореть постоянно подтверждая ваш выбор.
1.2 Кнопкой PAGE SELECT выберите PAGE A для настройки первых восьми параметров выбранных приборов (каналы 1-8 каждого из выбранных приборов). Соответствующий индикатор будет светиться все время, пока выбрано PAGE A
1.3 Установите необходимые значения параметров с помощью восьми ползунковых регуляторов. Во время перемещения регулятора на дисплее будет отображаться значение устанавливаемого параметра либо в цифровом виде, либо в формате 000-255, либо в формате 000-100%. Отображение типов формата можно переключать с помощью кнопки DISPLAY
1.4 Кнопкой PAGE SELECT выберите PAGE B для настройки остальных восьми параметров выбранного прибора (каналы 9-16). Соответствующий индикатор будет светиться постоянно, пока выбрано PAGE B.
1.5 Установите необходимые значения параметров с помощью восьми ползунковых регуляторов. Кнопками SCANNERS отмените выбор приборов, для которых вы уже провели настройку параметров и повторите пункты 1.1, 1.2, 1.3, 1.4, 1.5.
Как только все желаемые параметры приборов установлены, созданные настройки (сцену) можно сохранить (записать). Для этого необходимо выполнить действия:
1.6 Нажать кнопку ADD (объявление о желании сохранить сцену)
1.7 Кнопками ↑↓ выбрать банк, в который нужно записать сцену.
1.8 Кнопкой SCENES указать номер сцены, под которым она будет храниться в выбранном банке.
В подтверждение успешной записи контроллер три раза мигнет всеми своими индикаторами.

Запись программ (чейзов).
В программу (чейз) можно записать до 240 заранее запрограммированных сцен. При запуске программы в автоматическом режиме сцены будут воспроизводиться в той последовательности, в которой они были записаны.
2.1 Для входа в режим программирования чейзов нажмите и удерживайте 3 секунды кнопку PROGRAM. Как подтверждение того, что выбран режим программирования ,на дисплее мерцает индикатор PROG до тех пор пока этот режим не будет отменен повторным нажатием.
2.2 В режиме программирования кнопкой CHASE выбрать номер чейза, в который будет произведена запись. На дисплее отобразится выбранный номер чейза.
2.3 Выбрать банк стрелками ↑↓ и сцену которую нужно записать в чейз.
2.4 Нажать кнопку ADD.
В подтверждение успешной записи контроллер три раза мигнет всеми своими индикаторами.
Повторить предыдущие пункты для всех сцен в правильной последовательности, которые нужно записать в чейз.


Инструкция по применению DMX-пульта INVOLIGHT DL100
