Контроллер К220-8х350Вт-IP54 программируемый (арт.09/33-9390)


Технические характеристики


ОписаниеУниверсальный световой контроллер программируемый для управления Белт Лайт, дюралайтом, светодиодными и ламповыми занавесами, сетками, бахромой, гирляндами с рабочим напряжением 220В. Возможность синхронизации двух и более контроллеров (под заказ).
Электрические параметрыРабочее напряжение 220В, 50Гц. Выход контроллера 8 каналов 220В. Максимальная нагрузка на канал 220Вт (1,6А). Суммарная максимальная нагрузка 2800Вт. 20 программ управления, программируемый, пульт ДУ (под заказ +600 руб). Степень защиты - IP54, габаритные размеры 200х160х90мм.
Цена базовая с НДС9 910 руб.
Цена оптовая с НДС8 721 руб.


     Назначение

    Контроллер представляет собой автомат, предназначенный для получения светодинамических эффектов в световой рекламе и интерьерной подсветке. Изделие предназначено для активной и емкостной нагрузки в виде светодиодных ламп. В контроллере применяется
специальная прошивка микропроцессора, которая позволяет светодиодным лампам работать в соответствии с положенным сроком службы, заявленном изготовителем.
    Предустановленные программы контроллера работают в режиме цикла автоматического перебора всех программ. Программы дискретные и плавные. Скорость каждой настраивается индивидуально и сохраняется в памяти. Предусмотрена возможность исключения программы из цикла. После любых изменений программы есть возможность восстановить заводские настройки. Программы дискретные и плавные. Длительность шага программы от 20 мс до 4 сек. Максимальное расстояние приема сигналом пультом до 6 метров.
    Контроллер программируется через порт USB с помощью программы DynamicLight, что позволяет создавать сценарии и динамику любой сложности. В комплекте пульт ДУ не входит, необходимо заказывать дополнительно.
    Контроллер выполнен в пластиковом влагозащищенном корпусе. На плате имеется светодиодная индикация каналов.

    Синхронизация контроллеров
    С целью расширения количества каналов или увеличения нагрузки на канал возможна синхронизация контроллеров. В этом случае один контроллер переводиться в режим ведущего "master", остальные работают в режиме "slave". Каждый контроллер программируется индивидуально. Контроллеры соединяются между собой 2-х жильным кабелем или витой парой UTP.

При заказе указать необходимость синхронизации контроллеров.
Пульт ДУ поставляется отдельно.


    Технические характеристики

- Количество каналов - 8
- Максимальный ток канала - 1,6А (350Вт)
- Суммарная мощность - 2800Вт
- Напряжение питания - 220В
- Количество предустановленных программ - 20
- Порт USB для программирования контроллера
- Рабочая температура - минус 30...плюс 40 градусов
- Степень защиты - IP54
- Габаритные размеры - 200х160х90мм
- Вес - 0,5кг

    Требование по подключению

    Подключение изделия производится только специалистом. При установке необходимо обеспечить доступ воздуха к контроллеру для обеспечения нормального вентиляционного режима.
    Подключите контроллер и источники света в соответствии со схемой. Все провода перед подключением необходимо зачистить от изоляции и облудить.
    ВНИМАНИЕ! Для защиты от перегрева необходимо следить, чтобы подключаемая мощность на канал не превышала паспортную. В противном случае при кратковременном замыкании в нагрузке предприятие-изготовитель ответственности не несет.

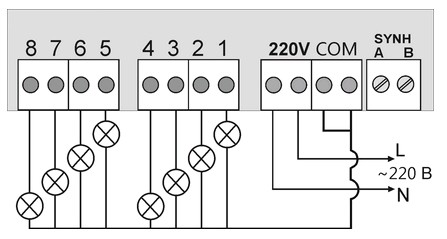

    Схема подключения




    Световые схема контроллера

 1    Точка
 2    Заполнение
 3    Чейзинг асимметричный
 4    Пульсирующая точка
 5    Волна
 6    Три точки (с возвратом)
 7    Три точки (по кругу)
 8    Пульсации
 9    Волна
10   Две пульсирующие точки
11   Заполнение, мигание
12   Двойная волна
13   Сборка
14   Движение из центра
15   Заполнение
16   Комета
17   Заполнение - убывание
18   Три точки
19   Сборка-разборка
20   Чейзинг плавный
