Контроллер LED RF-14 WiFi (TDM-014154)(арт.50)
Технические характеристики


Описание

Многофункциональный RGB-контроллер Wi-Fi для светодиодных источников света
- Управление пультом ДУ и мобильными телефонами на платформах iOS и Android
- Программы автоматической смены цвета
-
Дальность действия до 100м

Электрические параметрыНапряжение: DC12...24В
Выход: 3 канала (RGB, общий анод "+V")
Максимальная нагрузка: 144Вт(DC12В), 288Вт(DC24В) (4А на канал)
Совместим с усилителями мощности (ШИМ PWT)
Цена базовая с НДС7 840 руб.
Цена оптовая с НДС6 272 руб.


     Многофункциональный RGB-контроллер Wi-Fi с пультом ДУ для светодиодных источников света.
Wi-Fi контроллер для светодиодных источников света появился после традиционных – является эволюционным продолжением контроллеров на ИК и радиоуправлении.
Интеграция в контроллер технологии беспроводной связи Wi-Fi делает управление светодиодными источниками света более удобным.
Наиболее частое применение – RGB светодиодная лента.
Управление с мобильных устройств осуществляется с помощи свободно распространяемого приложения Magic Color.
Управление с помощью удобного сенсорного пульта ДУ.
Имеет встроенные автоматические программы смены цветов.
Использование технологии Wi-Fi заметно расширяет дистанцию управления, избавляет от ограничений пространства. Дистанция управления в помещении составляет более 50 метров, в открытом пространстве – более 100 метров.


Схемы подключения

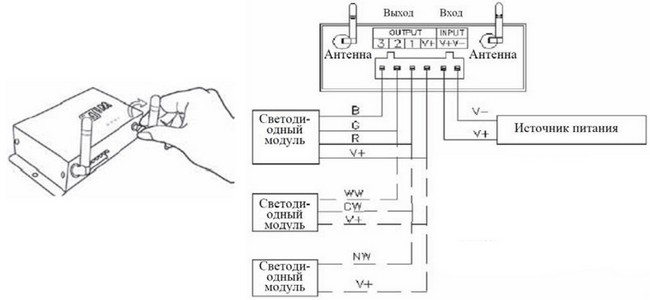

Для установки поверните антенну по часовой стрелки и против часовой стрелки для ее снятия.
Интерфейс источника питания и разъема для светодиодов объединены. Разъем для светодиодного оборудования (3, 2, 1, V+) располагается слева. Пятым выводом является V+ источника питания, шестым – V- (отрицательный полюс источника питания). В соответствии с номинальным напряжением светодиодного источника света, напряжение питания контроллера составляет 24В.





При подключении по трёх, двух или одноканальной схеме подключения и при использовании программного обеспечения Magic Color 1.0 необходимо установить режим CD, т.к. только в этом режиме можно управлять цветом светодиодов, яркостью и скоростью. Цветной диск служит для настройки цвета (за процессом настройки можно наблюдать в верхнем левом углу, изменяя числа для R, G, B соответственно). Скорость/яркость (“M” служит для изменения динамического эффекта).

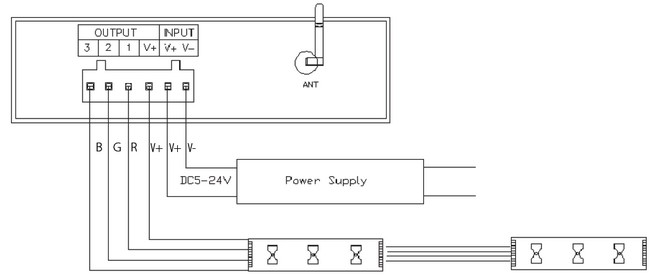

Трёхканальная схема подключения

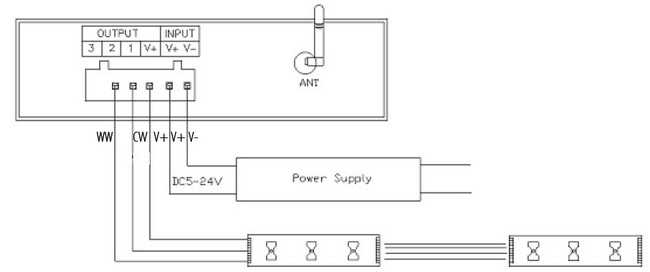

Двухканальная схема подключения

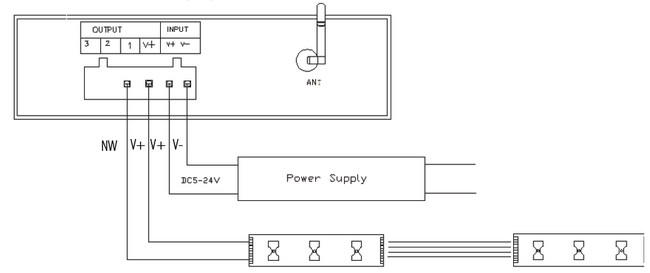

Одноканальная схема подключения

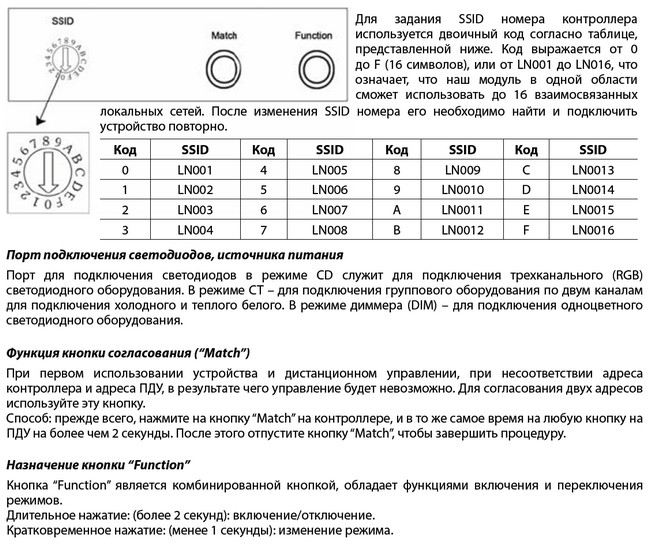

Органы подключения и управления

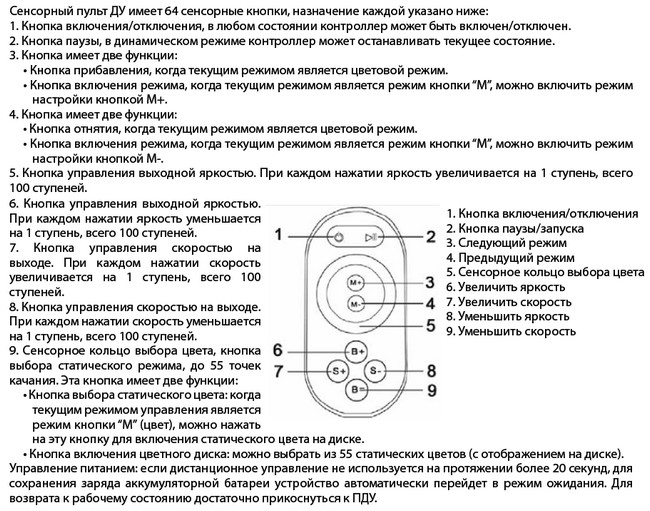

Функции пульта

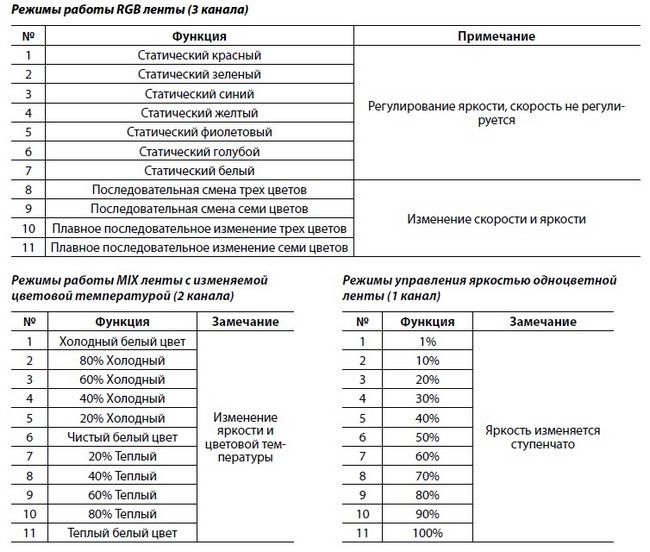

Режимы работы

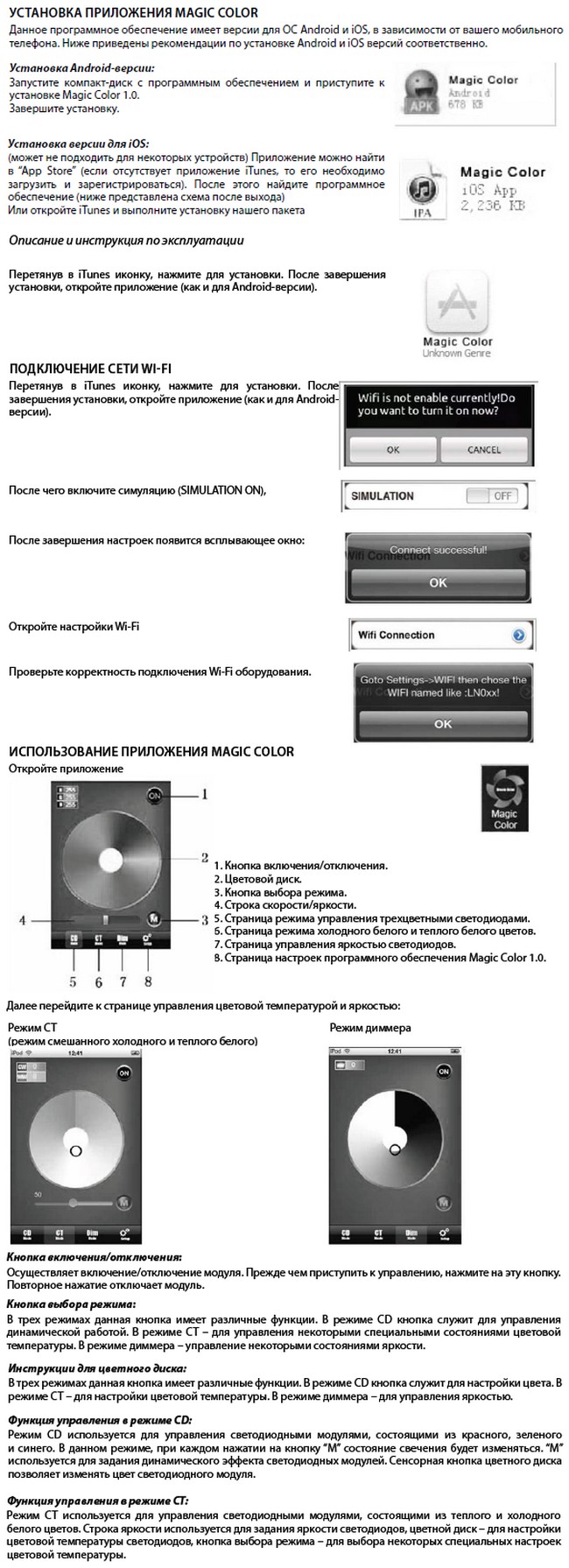

Работа с приложением Magic Color
