Контроллер LED RF-7 радиопульт (арт.50-7617)


Технические характеристики


ОписаниеПрямой выбор цвета!
Светодиодный RGB контроллер с многокнопочным пультом для выбора сценария или оттенка цвета одним нажатием кнопки!

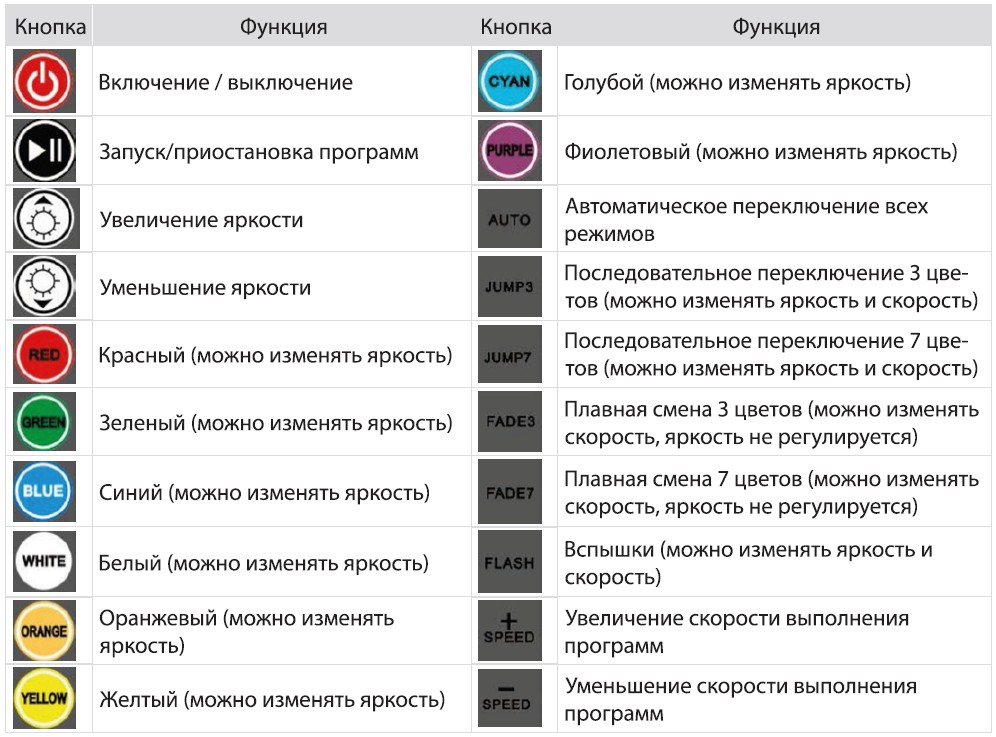

Плоский элегантный радиопульт ПДУ (в комплекте)
Электрические параметры

Максимальная выходная мощность. Выход: 3 канала (RGB, общий анод "+V"). Максимальная нагрузка: 288Вт (DC12В), 576Вт (DC24В), 24А (8А на канал). Напряжение: DC12...24В
Совместим с усилителями мощности ШИМ (PWT)

Цена базовая с НДС1 483 руб.
Цена оптовая с НДС1 335 руб.


      Светодиодный контроллер RF-7 относится к профессиональным трехканальным RGB LED контроллерам с большой выходной мощностью и винтовыми клеммами для подключения проводов увеличенного поперечного сечения.

Описание контроллера LED RF-7:

  • Назначение: светодиодный контроллер служит для управления светодиодной RGB подсветкой из светильников, прожекторов, светодиодных линеек с напряжением питания 12В или 24В. Светодиодный контроллер предназначен для реализации различных светодинамических эффектов подсветки (управление яркостью свечения, динамикой и алгоритмами цветовых эффектов,  фиксировать оттенок или цвет свечения) и дизайнерских проектов по светодиодной подсветке.

  • Преимущества опции "Радиоуправления" у контроллера RF-7:
    - Возможность управлять с RF пульта контроллером RF-7 (яростью, цветом, динамикой LED светильников, включения) практически с любого места, не заботясь о прямой видимости и расстоянии до контроллера.
    - Можно скрыть радио контроллер  RF-12 вместе с подводимыми проводами в различных нишах, за подвесными потолками и т.д.
    - Кодирование сигнала управления. Отличительной особенностью контроллера от компании ТД Мегапром является работа только индивидуальным радиопультом. Опция весьма актуально при работе нескольких контроллеров в одном помещении, можно настраивать различные световые программы, работающие от разных контроллеров, не боясь пересечения (управления) со стороны других радиопультов.

  • Универсальный диапазон рабочих напряжений контроллера DC 12V....DC 24V. Напряжение на входе контроллера равно напряжению на выходе от источника питания и определяется рабочим напряжением LED нагрузки.
  • LED контроллер RF-7 совместим со светодиодными RGB и монохромными LED светильниками имеющих общий анод (+V) по питанию (светильники, прожекторы, линейки, ленты, модули). Модулированное ШИМ входное напряжения контроллера служит как для электропитания так и управления по яркости светодиодными светильниками. Подключение нагрузки производится по четырех жильному кабелю (для RGB).

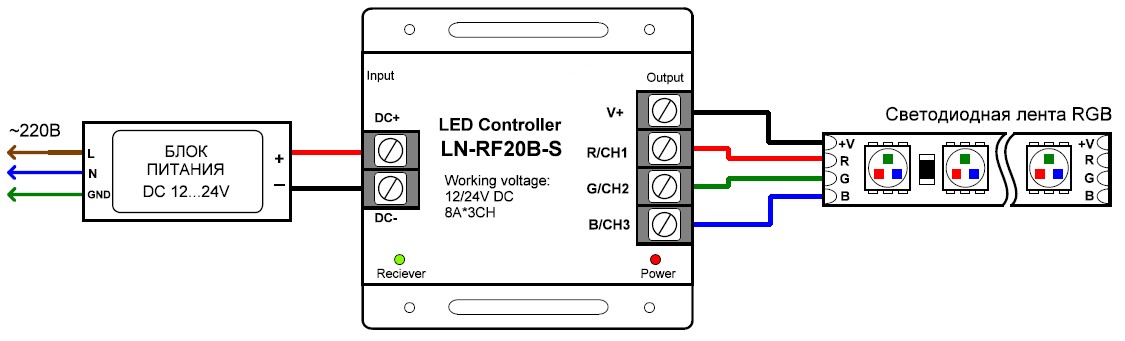

Установка, подключение и управление.

ВНИМАНИЕ! Во избежании поражения электрическим током перед началом работы отключите электропитание. Все работы должны проводиться только квалифицированным специалистом.

  • Извлеките контроллер из упаковки и убедитесь в отсутствии механических повреждений.
  • Установите элемент питания в пульт. Соблюдайте полярность установки.
  • Закрепите контроллер в месте установки.
  • Подключите светодиодную ленту или другой светодиодный источник света к выходу Output контроллера, соблюдая полярность и порядок подключения проводов проводов RGB.


  • Подключите блок питания к выходу Input контроллера, соблюдая полярность.
  • Убедитесь, что схема собрана правильно, соблюдена полярность подключения всех проводов и нет замыканий. Короткое замыкание может привести к отказу контроллера.
  • Включите питание.
  • Проверьте управление контроллером.

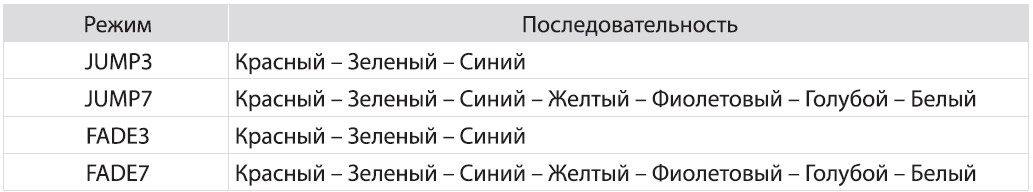

Последовательность переключения цветов.



    Распечатать описание:
