Панель сенсорная LED RF-11 (арт.50)
Технические характеристики


Описание
Панель сенсорная
▪ Удобное и точное сенсорное управление.
▪ Управление 4мя зонами.
▪ 10 встроенных автоматических режимов смены цветов.
▪ Сохранение пользовательского цвета или режима.
▪ Встраиваемый вариант исполнения.

Для работы с панелью необходим комплект:
Панель сенсорная LED RF-11 (4зоны, белая)(арт.50-7630), цена - 3 818 руб.
Панель сенсорная LED RF-11 (4зоны, черная)(арт.50-7631), цена - 3 818 руб.
Контроллер LED (RGB, 12В/180Вт, 24В/360Вт)(арт.50-7620), цена - 2 561 руб.
Панель совместима с контроллерам:
Контроллер LED (RGBW, 12В/240Вт, 24В/480Вт)(арт.50-7621), цена - 4 346 руб.
Контроллер LED IP66 (RGBW, 12В/240Вт, 24В/480Вт)(арт.50-7622), цена - 4 829 руб.
Электрические параметры

Напряжение питания панели: АC220В

Контроллер RGB:
Входное напряжение DC12...24В, 3 канала (RGB, общий анод "+V")

Контроллер RGBW:
Входное напряжение DC12...24В, 4 канала (RGBW, общий анод "+V")

Цена базовая с НДСзвоните
Цена оптовая с НДСзвоните


      Беспроводная панель предназначена для управления яркостью и цветом свечения светодиодных источников.

▪ Панель предназначена для управления RGB и RGBW светодиодной лентой, светодиодными светильниками, линейными прожекторами и другими светодиодными источниками света.
▪ Управление осуществляется при помощи контроллера. Связь панели с контроллерами радиочастотная.

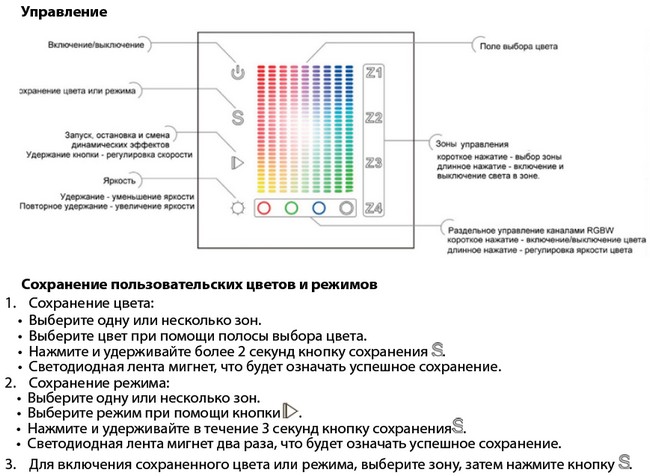

▪ Удобное и точное управление благодаря чувствительным сенсорам и оригинальному полю выбора цвета.
Управление 4-мя зонами раздельно или одновременно.
▪ Совместная работа с пультами ДУ (приобретаются отдельно) и мобильными устройствами на базе iOS и Android (необходимо заказать контроллер с функцией WiFi).
▪ Стильный и современный дизайн панели управления.
▪ 10 встроенных автоматических режимов смены цветов.
▪ Сохранение пользовательского цвета или режима.

Установка и подключение

Внимание! Во избежании поражения электрическим током перед началом работ отключите электропитание. Все работы должны проводиться только квалифицированным специалистом.

▪ Извлеките панель из упаковки и убедитесь в отсутствии механических повреждений.

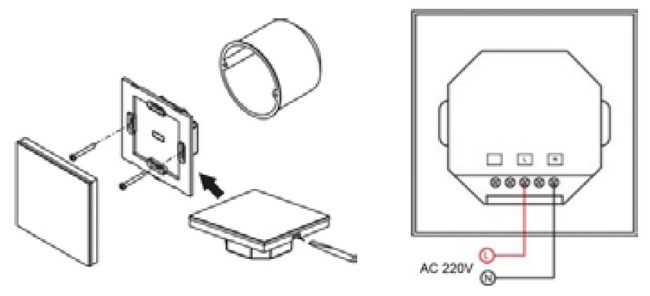

Вставьте отвертку в специальное гнездо в нижней части (см.рисунок) и аккуратно отделите лицевую панель от корпуса.
Подключите провода от сети 220В к соответствующим клеммам панели.
Зафиксируйте корпус панели в монтажной коробке.
Аккуратно наденьте лицевую панель на корпус до щелчка. Следите за тем,чтобы штыри разъема попали в соответствующие гнезда. Не допускайте деформации штырей разъема.
Подключите контроллеры и светодиодную ленту.
Убедитесь, что схема собрана правильно, везде соблюдена полярность подключения и провода нигде не замыкаются.
Включите питание, выполните привязку панели и проверьте работу системы.




Привязка панели к контроллеру

Подайте питание на контроллер и включите панель управления.
Нажмите кнопку привязки на контроллере.
Нажмите на панели кнопку зоны, к которой нужно привязать контроллер.
Проведите пальцем по сенсорному кольцу выбора цвета на панели.
Подключенная к контроллеру светодиодная лента мигает, что будет означать успешную привязку.
Проверьте управление лентой с панели.
Для привязки остальных контроллеров проделайте операцию привязки для каждого контроллера, выбирая нужные зоны.
Для очистки памяти контроллера и отмены привязки всех пультов ДУ и панелей управления, нажмите и удерживайте более 5 секунд кнопку привязки на контроллере. Мигание ленты подтверждает очистку памяти.

К каждой зоне управления можно привязать неограниченное количество контроллеров. Управляться все контроллеры одной зоны будут одновременно. Контроллеры зоны должны находиться в радиусе действия радиопульта или панели. В каждой зоне один из контроллеров должен быть установлен в режиме Master, остальные - Slave. Режим задаётся установкой соответствующей перемычки.
К одному контроллеру может быть привязано до 8 пультов ДУ или панелей управления. Такая привязка позволяет управлять светом из нескольких точек, например, с дистанционного пульта и с двух панелей, расположенных в разных местах. Один из вариантов использования - аналог проходного выключателя, не требующий использования дополнительных проводов.
