Программируемое устройство звукового сопровождения УЗС "Триоль-М1" (арт.80-2549)
Технические характеристики


Технические характеристики

Для интеллектуального звукового сопровождения перехода на разрешающий сигнал светофора, для слепых пешеходов.
- Регулировка минимального и максимального уровня громкости от времени суток, сигнал по ГОСТ Р 51648-2000;
- Автоматическое обучение при изменении длительности разрешающего сигнала пешеходного светофора, при мигающем режиме звук прерывается в такт зеленному сигналу;
- Корпус: встроенный звуковой оповещатель, уличное исполнение;
- Перепрограммирование работы от внешнего Универсального программатора (арт.80) с радио  или проводным интерфейсом (приобретается дополнительно).

Цена базовая с НДС9 300 руб.
Цена оптовая с НДСзвоните


1. НАЗНАЧЕНИЕ:
1.1 Устройство звукового сопровождения зеленого сигнала пешеходного светофора, с радиоинтерфейсом программируемое "Триоль-М1" (далее - устройство) обеспечивает слабовидящих граждан при пересечении проезжей части в зоне регулируемого пешеходного перехода, информацией о наличии зеленого сигнала светофора с помощью звукового сигнала.
1.2 Основная функция, которую выполняет УЗС: оповещение пешеходов, ожидающих возможности перехода проезжей части, о наличии зелёного сигнала пешеходного светофора путём излучения прерывистого звукового сигнала многократного повторения. В утреннее и вечернее время суток звуковой сигнал излучается на пониженной громкости, в ночное время суток – отключается полностью. Если установленное на предприятии – изготовителе значение уровня громкости не подходит для определённого перекрёстка, оно может быть изменено обслуживающим персоналом с помощью специального пульта для программирования УЗС, который приобретается дополнительно.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Питание  220В от зеленого сигнала пешеходного светофора. Диапазон напряжения питания переменного тока частотой 50 Гц  от 160 до 240 В.
  • Потребляемая мощность, не более 2 Вт.
  • Уровень звука сигнала перехода при максимальном уровне громкости, 89 дБА (соответствует требованиям ГОСТ Р 51648-2000).
  • Частота звукового сигнала перехода: 1...3 кГц (соответствует требованиям ГОСТ Р 51648-2000).
  • Частота повторения звукового сигнала перехода (указывается при заказе УЗС) не менее 4 Гц.
  • Климатическое исполнение по ГОСТ 15150-69 УХЛ1.
  • Диапазон рабочих температур от -60 до +45 °С.
  • Допустимая относительная влажность при температуре +25°С  до 98%.
  • Габаритные размеры УЗС 140х95х55 мм,
  • Масса УЗС не более 0,4 кг.
  • Длина соединительного кабеля  1,5 м.
  • Средний срок службы до заводского ремонта, не менее 10 лет.
  • Полный срок службы ,не менее 25 лет.
  • Программирование устройства осуществляется по проводному каналу или по радиоканалу с помощью специального конфигурационного устройства (программатора), поставляемого отдельно.
    - "Универсальный проводного программатора (арт.80)"  или
    - "Универсальный радиоадаптер (программатор)  (арт.80)"

3. КОНСТРУКЦИЯ

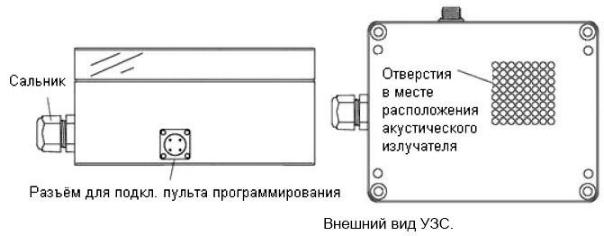

3.1 Электронные компоненты, составляющие схему УЗС, заключены в корпус из ударопрочного пластика. Ввод соединительного кабеля в корпус УЗС осуществляется через расположенный на боковой стенке корпуса брызгозащитный сальник.
3.2 На нижней стенке корпуса расположены отверстия, через которые происходит распространение звукового сигнала, формируемого встроенным в УЗС акустическим излучателем. Такое расположение отверстий выбрано для предотвращения попадания атмосферных осадков внутрь корпуса УЗС и для оптимального распространения звуковых сигналов от УЗС, расположенного на высоте 2 – 4 метра, до пешеходов.
3.3 На боковой стенке корпуса расположен разъём для подключения проводного пульта для программирования УЗС. Когда к разъёму ничего не подключено, на него должна быть надета специальная крышка, предотвращающая попадание на разъём воды и пыли.
3.4 В состав электронной схемы УЗС входят часы реального времени. Питание часов осуществляется от необслуживаемого элемента питания, который находится внутри корпуса УЗС. Ёмкость этого элемента достаточна для обеспечения устойчивой работы часов реального времени в течение всего среднего срока службы УЗС.
3.5 Вандалоустойчивость УЗС обеспечивается установкой на высоте, не позволяющей без специальных приспособлений демонтировать его, а также малыми габаритными размерами корпуса

4. МОНТАЖ УЗС

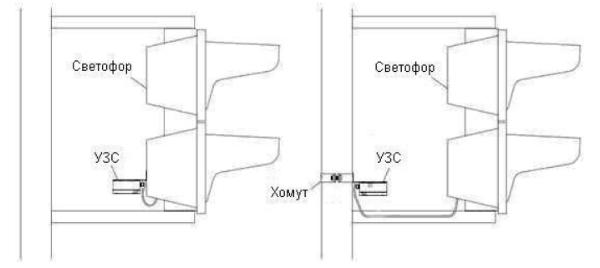

4.1 УЗС крепится с помощью специального кронштейна, входящего в комплект поставки, к металлоконструкции светофора. Отверстия акустического излучателя УЗС должны быть направлены вниз!


4.2 Для подключения УЗС к светофору служит соединительный кабель, коммутация которого должна осуществляться в соответствии со схемой. Подключение УЗС выполняется с помощью клеммных колодок, расположенных в светофорной колонке или в корпусе светофора.

5 РАБОТА УЗС
5.1 Во время горения зелёного сигнала пешеходного светофора, производится излучение УЗС прерывистого звукового сигнала многократного повторения. Во время мигания зелёного сигнала пешеходного светофора, звуковой сигнал, излучаемый УЗС, дополнительно прерывается в такт зелёному сигналу.

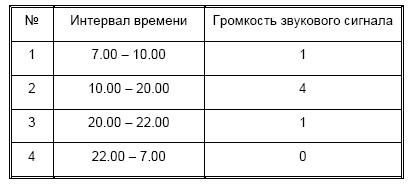

5.2 В утреннее, дневное, вечернее и ночное время суток громкость излучаемого УЗС звукового сигнала различна. В таблице приведены значения границ интервалов времени и соответствующие этим интервалам значения уровней громкости звукового сигнала, установленные предприятием - изготовителем УЗС. Все эти значения, а также значения часов реального времени можно изменить с помощью дополнительного пульта для программирования УЗС. Дополнительную информацию по программированию см. описание пульта.


5.3 Значение уровня громкости может быть установлено в диапазоне от 0 до 15 условных единиц, при этом значение 15 соответствует максимальной громкости, а значение 0 – полному отключению звукового сигнала в выбранное время суток. Установленные значения границ интервалов времени и соответствующие этим интервалам значения уровней громкости звукового сигнала сохраняются в энергонезависимой памяти УЗС в течение неограниченного времени. Перевод часов реального времени с «летнего времени» на «зимнее время» и наоборот происходит в УЗС автоматически.

Распечатать описание:

Программируемое устройство звукового сопровождения УЗС "Триоль-М1"   (арт.80-2549)
