Сдвоенный светодиодный заградительный огонь 2хСДЗО-05 (арт.01)
Технические характеристики


Технические параметры

Сдвоенный двухрожковый СДЗО-05 по ТУ3461-001-98227698-2007 ;
Светодиодная лампа для СДЗО, не менее 10 кд;
• Цвет свечения: красный (или другой под заказ);
• Защитный колпак: бесцветное СТЕКЛО;
• Корпус - металлический, степень защиты IP65;
• Защитная решетка стальная (для СДЗО-05-2): бесплатно;
• Рабочее напряжение:АС 220В или DC48В или под заказ DC 12/24В;
• Потребляемая мощность: не более 2х10 Вт;
• Диапазон рабочих температур:  -50...+50 С;
• Открытие монтажной коробки короб. ключом 20;
Крепление на трубу G3/4 резьбовое, фиксация контргайкой(арт.01).

ОсобенностиСдвоенный заградительный огонь
принят к эксплуатации
 Приказ Росаэронавигациии
требования РЭГА РФ-94
п.3.3.18, п.3.3.19, п.3.3.21.
Цена базовая с НДСзвоните
Цена оптовая с НДСзвоните


Применение: Сдвоенные (или двойные, двухрожковые) светодиодные заградительные огни СДЗО-05 предназначены для световой маркировки высотных и протяженных объектов и обеспечения безопасности воздушного движения.

Регламентированные требования к системам светового ограждения нормативными документами РФ:
Приказ Росаэронавигации от 28 ноября 2007 г. N 119 и требования РЭГА РФ-94 п.3.3. Дневная маркировка и светоограждение препятствий.
п.3.3.18.
Сооружения, превышающие угловые плоскости ограничения высоты препятствий, дополнительно светоограждаются сдвоенными огнями на уровне пересечения их плоскостями. (Например, сдвоенные заградительные огни 2хЗОМ-ЛСД, 2хСДЗО-05)
п.3.3.19. В верхних точках препятствия устанавливается по два огня (основной и резервный), работающих одновременно, или по одному при наличии устройства для автоматического включения резервного огня...
 (Например, сдвоенные заградительные огни 2хЗОМ-ЛСД, 2хСДЗО-05. Современные светодиодные огни имеют срок службы в 40 раз больше(до 10 лет), а энергопотребление в 20 раз ниже(5Вт) по сравнению заградительными огнями на лампах накаливания, поэтому, в настоящее время,  поочередное резервирование теряет актуальность. Учитывая сверх низкое энергопотребление светодиодных огней (два одновременно горящих огня ЗОМ-ЛСД потребляют в 10 раз меньше чем ламповый заградительный огонь ЗОЛ, ЗОМ) с точки зрения обеспечения максимальной безопасности в настоящее время рационально применять одновременный режим горения основного и резервного огня- "горячий резерв")
п.3.3.21. Протяженные препятствия или их группа, расположенные близко один от другого, светоограждаются в самых верхних точках с интервалами не более 45 м по общему контуру. Верхние точки наиболее высоких препятствий внутри огражденного контура и угловые точки протяженного препятствия должны обозначаться двумя заградительными огнями в соответствии с правилами, предусмотренными в п. 3.3.19.

Характеристики и особенности 2хСДЗО-05:

  • Сдвоенный заградительный огонь 2х СДЗО-05-2(1) состоит из двух огней СДЗО-05-2(1), двухрожковой арматуры на базе сертифицированной монтажной коробки (Взрывозащита 1Exd IICT6) из алюминиевого сплава, соединительных проводов в двойной изоляции, клемной колодки для подключения;
  • Заградительный огонь СДЗО-05-2(1) имеет повышенную защиту  по ГОСТ 14254 от воздействий окружающей среды IP65 (до IP67 по заводским испытаниям)  и применяется как аналог заградительных огней ЗОМ для наиболее жестких условий эксплуатации. Повышенная защита  от дождя и снега, инея, соляного тумана, динамической пыли (песка)  - повышает надежность и срок службы светодиодной лампы и защищает цоколь и другие внутренние элементы от коррозии.
  • Модификация корпуса с решеткой СДЗО-05-2 (базовый светильник) или без решетки СДЗО-05-1.
  • Рабочее напряжение: 220В или 48В или любое другое под заказ, например 12В, 24В.
  • Цвет свечения красный (базовый) или любой другой под заказ (например желтый, белый, зеленый  для вертолетных площадок или специального назначения)
  • Защитный колпак из боросиликатного стекла повышенной прочности с формованной линзой френеля для оптимального светового луча.
  • Габаритные размеры:
    -сдвоенный в сборе 2хСДЗО-05-2(1): ширина 310 мм х высота 385мм(365)мм;
    - одиночный огонь СДЗО-05-2(1): диаметр 160 мм х высота 305мм(285)мм),
  • Масса(сдвоенный в сборе 2хСДЗО-05): не более 5,5 кг;
  • Монтаж арматуры: на трубу с резьбой G3/4, фиксация контргайкой G3/4 для арматуры(арт.01).
  • Подключение: изделие полностью подготовлено к подключению, клемная колодка внутри монтажной коробки, для открытия крышки монтажной коробки требуется коробочный ключ 20
  • Светодиодные светильники СДЗО мощностью не более 2х10 Вт обеспечивают световой поток не менее 10 кд (в соответствии с требованиями РЭГА РФ, МАКа, ИКАО) и снижает потребление электроэнергии по сравнению с лампой накаливания более чем в 10 раз!
  • Климатическое исполнение: УХЛ I по ГОСТ 15150, температура эксплуатации: от -50 до +50°С;
  • Светодиодные заградительные огни СДЗО-05 ТУ3461-001-98227698-2007 сертифицированы и соответствуют всем необходимым требованиям регламентирующих документов РФ. Гарантийный срок эксплуатации 4 года! Срок службы не менее 10 лет!

Светодиодные заградительные огни серии СДЗО-05 имеют статус "необслуживаемые", что дает возможность свести процесс "техобслуживания" системы светового ограждения на огнях СДЗО-05 к визуальному осмотру и протирке плафонов огней (при необходимости), не отвлекая собственный персонал и не привлекая сторонние организации для выполнения трудоемких мероприятий на высоте.

ВНИМАНИЕ!!! Заградительные огни СДЗО-05 должены иметь пломбу с индивидуальным номером, паспорт и сертификат с пометкой производственного подразделения "АКСИСВЯЗЬ"!
Предупреждаем, что официально запрещены к реализации светильники моделей СДЗО-05-1-00  и СДЗО-05-2-00 (арматура без лампы) и СДЗО-05-1-11 и СДЗО-05-2-11, а сертификат аннулирован. По новым ТУ3461-001-98227698-2007 и в соответствии с проведенной сертификации  светодиодный заградительный огонь СДЗО-05-2(1) (старое обозначение СДЗО-05-1(2)-11) должен иметь светодиодный модуль (имеющий сертификацию РФ и соответствующий требованиям РЭГА РФ), герметичный корпус IP65 и наличие пломбы, подтверждающей изготовление по ТУ.

К сожалению, в настоящее время на рынке под маркой СДЗО-05 встречаются изделия сомнительного происхождения. Опасайтесь подделок, произведенных по поддельным ТУ и сертификатам, ведь ответственность за контрафакт несет как и производитель подделки, так и конечный потребитель!

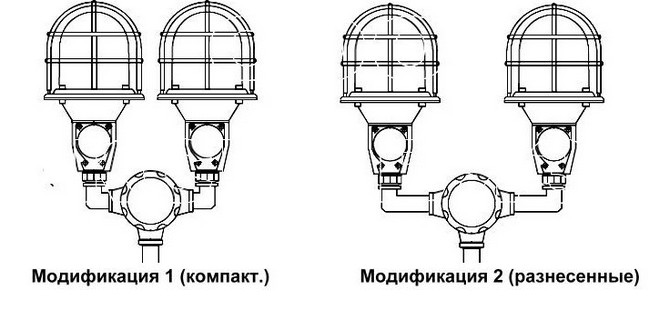

В соответствии с проведением модернизационных работ по изделию «Сдвоенный СДЗО-05-1(2) от 01.2013г., учитывая рекомендации эксплуатирующих и надзорных организаций разработана новая конструкция крепления. Суть изменений: Увеличена разнесенность двух заградительных огней на 150mm, для исключения эффекта «визуальной сливаемости». Все остальные параметры заградительных огней остались прежними. Данная модернизация изделия никакого влияния на световые, ценовые, общетехнические параметры не оказывает.
При заказе уточняйте у менеджеров вид арматуры для светильников Сдвоенный СДЗО-05:


Дополнительные рекомендации по СДЗО-05:

  • При эксплуатации заградительных огней со стеклянным колпаком, в частности СДЗО-05, со  для защиты от падения льда и других механических повреждений рекомендуется использовать светильники с защитной решеткой, СДЗО-05-2.
  • Необходимо учитывать, что в условиях крайнего севера и Сибири, где сильные метели, решетка может забиваться снегом и существенно снижать яркость заградительного огня. В таких случаях используют или заградительные огни без решетки СДЗО-05-1  или комбинируют их с огнями СДЗО-05-2 для нижних ярусов. Или возможна замена другими заградительными огнями с подогревом или с ударопрочным колпаком.
  • Под заказ производится сдвоенный двухрожковый светодиодный заградительный огонь 2хСДЗО-05-2(1) с ФД, со встроенным фотодатчиком и фотореле "День-Ночь" для работы в автоматическом режиме. Рекомендуется только для одиночного использования в силу не синхронности срабатывания фотореле.
  • Для монтажа на каждый сдвоенный 2хСДЗО-05 требуется контргайка G3/4 для арматуры(арт.01) -1 шт, для открытия крышки монтажной коробки требуется коробочный ключ 20- 1шт на партию;
Распечатать описание:

Сдвоенный светодиодный заградительный огонь 2хСДЗО-05  (арт.01)
