Солнечная электростанция АСЭУ (арт.78)


Технические характеристики


Технические характеристики

Профессиональная автономная солнечная электростанция универсальная АСЭУ (СЭУ), сбалансированное соотношение мощности СБ и АКБ с учетом климатических особенностей большинства регионов РФ.
• Мощность солнечной батареи от 20Вт до 500Вт.
• Емкость АКБ (при 12В) от 17 А/ч до 400 А/ч .
• Напряжение выходное: постоянное 12В (или 24В для АСЭУ-2)
• Режим работы нагрузки (согласовывается индивидуально при заказе):
 - Круглосуточное электропитание 24ч,
 - Режим "День-Ночь" от фотопанели или независимого фотодатчика,
 - Опция Режим "День-Ночь" программируемый по графику (+2000 руб),
 - Опция расширенного программирования режимов работы, контроллер КБС-10 (+5000 руб).
• Опция радиосинхронизации и/или кнопочного управления под заказ (цена договорная)
Модернизированная АСЭУ, с учетом ТЗ заказчика (цена договорная)

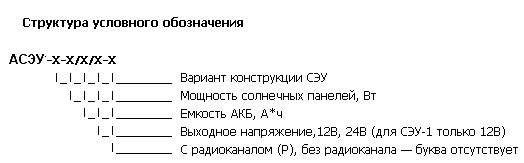

Базовые модификации (цена с НДС):
AСЭУ-1-30(40)/33/12 (арт.78-6290) - 31 000 руб.
AСЭУ-1-50/33/12
(арт.78-5942) - 33 000 руб.
AСЭУ-1-60/55/12
(арт.78-5943) - 41 000 руб.
AСЭУ-1-60/65/12
(арт.78-5924) - 45 000 руб.
AСЭУ-1-100/65/12 (арт.78-6292) - 50 000 руб.
AСЭУ-1-100/100/12
(арт.78-5926) - 54 000 руб.
AСЭУ-1-150/100/12
(арт.78-5927) - 65 000 руб.
AСЭУ-1-150/150/12
(арт.78-5928) - 71 000 руб.
AСЭУ-2-200/300/24
(арт.78-5925) – 120 000 руб.
AСЭУ-2-300/300/24
(арт.78-5929) – 145 000 руб.
AСЭУ-2-500/400/24
(арт.78-5930) – 195 000 руб.
AСЭУ(специсполнение) (арт.78-3961) – под заказ по ТЗ.

Цена базовая с НДСзвоните
Цена оптовая с НДСзвоните


         Автономная солнечная электростанция универсальная АСЭУ.
    В течение дня, солнечные электростанции заряжают аккумуляторы, а затем накопленная энергия по мере надобности подается на ввод. Контроллер, встроенный в СЭ, обеспечивает заряд АКБ с температурной компенсацией по алгоритмам, предписанным изготовителем и предохраняет её от чрезмерного разряда, а также и другие функции выбранные потребителем из возможной совокупности.

Внимание покупателей! АСЭУ(СЭУ) это серия станций повышенного качества и функционала и изготавливаются по индивидуальному ТЗ:
  • Предварительную оценку конфигурации СЭУ может сделать менеджер отдела продаж.
  • Технический эксперт (арт78) может проверить и помочь подобрать конфигурацию по станции (представляются данные о городе/регионе эксплуатации, мощности нагрузки, режиме работы нагрузки, другие особенности) и рассчитать цену оптимальной конфигурации. Учитывая загруженность срок оценки 2-3 рабочих дня с момента предоставления подробного описания задачи по автономному электропитанию.
  • Учитывая  индивидуальный мелкосерийный и единичный подход к производству изделий данной серии срок производства от 3 недель в зависимости от сложности конфигурации
  • Цена серии АСЭУ выше серийных станций, но незначительно. Это связано с использованием более надежной и функциональной элементной базы, и индивидуального единичного производства.
Преимущества солнечных электростанций:
  • Не требуется рытьё траншей, прокладка кабелей, трудоёмкое и дорогостоящее подключение к электросетям!
  • Небольшой вес, компактность и простота установки.
  • Надежный источником энергии, система не зависит от отключения электричества в штормовую погоду, от перебоев, нестабильности и низкого качества существующих электрических сетей.
  • Длительный срок эксплуатации солнечных батарей.
Область применения:
АСЭУ предназначена для автономного питания потребителей самого различного назначения в пределах ее энергетических возможностей:
  • Специальное светосигнальное освещение дорог и высотных объектов.
  • Аварийное и локальное освещение и декоративное освещение;
  • Системы безопасности и аварийное энергоснабжение;
  • Энергоснабжение объектов на этапе строительства;
  • Энергоснабжения мобильных светофоров, дорожных знаков, нерегулируемых
    пешеходных переходов.
  • Энергоснабжение автономных датчиков и систем фотофиксации нарушений,
    неохраняемых железнодорожных переездов;
  • Зарядка автономного инструмента, ноутбуков, аккумуляторных батарей
Профессиональная солнечная электростанция состоит из:
  1.  Солнечная батарея (СБ);
  2.  Аккумуляторная батарея (АКБ, свинцово кислотная);
  3.  Специализированный контроллер управления правильным зарядом-разрядом АКБ и электропитанием;
  4.  Контейнер и крепление электростанции.
Технические параметры типовой универсальной электростанции СЭУ:



  • Мощность солнечной батареи от 20Вт до 500Вт и емкость аккумуляторной батареи от 17 А/ч до 400 А/ч подбираются сбалансировано для эффективной работы системы в целом в зависимости от модификации или индивидуального ТЗ.
  • Рабочее напряжение: постоянное 12В или 24В в зависимости от модификации
  • Климатическое исполнение и категория размещения У 1 по ГОСТ 15150.
  • Степень защиты от воздействия внешних факторов IP54 по ГОСТ 14254.
  • Температура эксплуатации (предельная/рекомендуемая): -50ºС*/–35ºС ...+65ºС.
    * Температурный диапазон в сторону отрицательных значений ограничен температурным режимом гарантированных параметров работы АКБ. В условиях эксплуатации при низких отрицательных температурах емкость фактическая АКБ уменьшается, что требует использовать системы с запасом как по емкости АКБ, так мощности солнечной панели для ее эффективного заряда
  • Возможность изменения угла наклона солнечной панели по отношению к горизонту (угол места), от 45 до 80 град.
  • Ветровая нагрузка до 160 км/ч.
  • Установка на трубу/опору 76 мм или крепление хомутами.
  • Масса АСЭУ : зависит от модификации, ориентировочный расчет веса системы 0,7 кг х (емкость, А*Ч).
  • Габаритный размер панели: зависит от модификации, ориентировочный расчет габаритов панели: 0,007 м.кв х (мощность, Вт).
  • Гарантийный срок службы, 36 месяцев (3 года).
  • Средний срок службы, не менее, 10 лет.
  • Сервисная служба Мегапром - постгарантийное обслуживание
  • По согласованию  АСЭУ может опционально комплектоваться различными типами контроллеров,включая PWM, MPPT, одно- или двух-таймерными - для управления освещением, просто для управления зарядом-разрядом АКБ; датчиками присутствия, скорости; радиомодемом с соответствующим программным обеспечением для дистанционного взаимодействия потребителей на СЭУ между собой; инверторами различной мощности; бензо- или дизель-генератором небольшой мощности.
       Несколько СЭУ могут быть объединены в систему, как с целью простого увеличения мощности и расширения функций в одной точке установки, так и на определённой дистанции друг от друг с совместным управлением по радиоканалам.
  • Примечание: Производитель оставляет за собой право вносить в конструкцию изделия изменения, не ухудшающие потребительские свойства товара, без предварительного уведомления.


Многофункциональный контроллер заряда-разряда и управления нагрузкой -"сердце автономной электростанции", отвечающие за максимально эффективное функционирование системы, предназначен для управления зарядом-разрядом свинцово-кислотных аккумуляторных батарей (АКБ) от Солнечных батарей(СБ), а также для управления освещением в зависимости от времени суток в составе солнечных электростанций малой мощности или в автономных системах освещения.
Защита АКБ от глубокого разряда и перезаряда.
• Регулирование напряжения заряда, 4 стадии заряда АКБ: быстрый (форсированный), ШИМ (широтно-импульсная модуляция тока заряда, для полного заряда АКБ), выравнивающий, поддерживающий. Оптимальный заряд АКБ поддерживает ее реальную емкость на более высоком уровне по сравнению с простыми контроллерами.
Температурная компенсация заряда АКБ.
• Режимы работы управлением нагрузкой:
  1. Режим Автоматический «День-Ночь» в зависимости от внешней освещенности (от заката до рассвета).

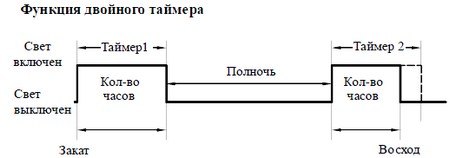

 2. Режим Автоматический «День-Ночь Программный» (для модификации контроллером типа КБС-10). Программируемое управление освещением с учетом времени заката и рассвета (авторасчет по освещенности предыдущего дня),  на один или два таймера на включение освещения. Работа задается пользователем по установленной программе.
  3. Режим «Ручной». Кнопочное  управление (опционально).
• Электронный предохранитель. Защита от перегрузки и от короткого замыкания (КЗ) на входе (СБ) и в нагрузке.
• Защита от перегрева и перенапряжения на входе.
• Автоматическое подключение нагрузки после защитного отключения.
• Предотвращение разряда АКБ через СБ в ночное время.
• Защита от молнии варистором.
• Низкое собственное потребление,  не более 7мА.
• Тропическое исполнение контроллера: плата контроллера защищена влагонепроницаемым покрытием (лаком), что минимизирует вредное влияние повышенной влажности и насекомых.  Терминалы защищены от коррозии.

Режим оптимального заряда аккумуляторных батарей:



Автономной работы системы в трех режимах (базовые функции):

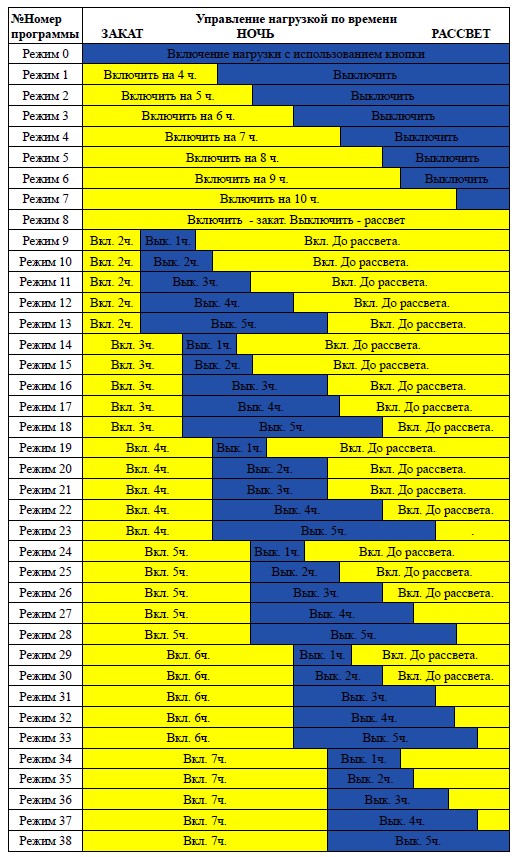

Пример программ управления нагрузкой для м:



Правила ориентации солнечной панели:
• По азимуту на юг ±10° ;
• По углу места — в нижеследующей таблице.
