Светофорный комплект «учебный» 100мм (арт.71-2561)
Технические характеристики


Общие характеристики Комплект из четырех светодиодных трехсекционных светофоров 100мм и контролера с радио пультом ДУ. Программа с заданными временными интервалами и ручным переключением + состояние «мигающий желтый».
Корпус

Корпус уличного исполнения IP54. Температура эксплуатации -40С...+50С.

Электрические параметрыЭлектропитание универсальное: от сети DC 12В (низковольтная линия или аккумуляторная батарея) или от сети 220В (встроенный адаптер);
Выходное напряжение: электробезапасное для питания светофоров DC 12В.
Цена базовая с НДС88 600 руб.
Цена оптовая с НДС79 740 руб.


Светофорный комплект "учебный" состоит из четырех светодиодных трехсекционных светофоров и контролера с пультом ДУ. Программа контроллера состоит из восьми состояний (фаз) которые могут переключаться как вручную, так и с жестко заданными временными интервалами. Так же имеется состояние «мигающий желтый».

Комплектация светофорного учебного комплекта:
1. Светофоры светодиодные трехсекционные  -4 шт
2. Контроллер с дистанционным пультом управления -1шт
3. руководство пользователя -1 шт

Технические характеристики комплекта для автошкол и учебных городков

1. Светофоры светодиодные трехсигнальные

  • Габаритные размеры:  480 х160 х 150 мм ;
  • Диаметр выходной апертуры: 100мм
  • Цвет свечения – красный, жёлтый, зелёный,
  • Яркость свечения, не менее, 50 Кд
  • Напряжение питания, 12 В DC
  • Потребляемая мощность, не более 2Вт на секцию
  • Температура эксплуатации  от - 50С  до + 50С
  • Класс защиты от воздействия окружающей среды - IP54
  • Светофор, укомплектован поворотным кронштейном для крепления, который фиксируется винтами или хомутам к опоре (или любой другой поверхности)

2.Технические характеристики контроллера:

  • Количество каналов, 6шт (два направления движения)
  • Тип канала - нижний ключ типа «открытый коллектор»
  • Напряжение канала(выход),  - 12 ± 0,5В
  • Нагрузка канала, ток 0,15А х 2 (2 секции)
  • Диапазон температур эксплуатации от -40 до -50 С
  • Класс защиты корпуса от воздействия окружающей среды - IP54 (уличное исполнение, ограничения от воздействия воды). Материал корпуса морозостойкий и химическистойкий полимер(пластик).
  • Напряжение питания универсальное, возможно как от сети 220В(переменное), так и от низковольтной сети 12В DC (безопасная низковольтная сеть или АКБ аккумуляторная батарея)
  • Управление контроллером ведется с помощью беспроводного пульта с четырьмя кнопками, по радиоканалу 433,92 МГц.
  • Программа контроллера состоит из восьми состояний (фаз) которые могут переключаться как вручную, так и с жестко заданными временными интервалами. Так же имеется состояние «мигающий желтый».



Подключение комплекта (контроллера):

1. Во всех четырех светофорах объедените красные провода модулей (+12в)
2. Проведите каждый светофор отдельным четырехжильным кабелем сечением не менее 0,12 кв. мм в корпус контроллера.
3. Соедините внутри контроллера пары светофоров 1-4 и 2-3 параллельно.

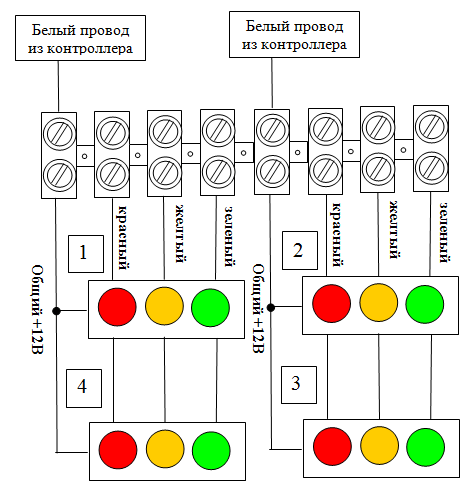

4. Подключите пары светофоров к клеммной колодке согласно схеме.
5. Подключите питание контроллера 220В (сетевая вилка) или 12В к выведенному проводу, где синий провод – «- », коричневый « + ».

Управление и работа контроллера:

После включения в сеть контроллер работает в ручном режиме. Переключение между фазами осуществляется кнопкой «1». Переход в автоматический режим – кнопка «2». Переход осуществляется без смены фазы. Выход из автоматического режима – кнопка «1». Переход в режим «мигающий желтый» возможен только из ручного режима. Для перехода следует нажать кнопку «3».



Распечатать описание:

Светофорный комплект «учебный» 100мм   (арт.71-2561)
