Универсальный проводной программатор (арт.80-2550)
Технические характеристики


Технические характеристики

Программатор универсальный проводной для табло ТООВ и устройств (арт.80) без УЗСГО (без голосового сопровождения) с проводным интерфейсом, а также для УЗС (арт.80) типа "Триоль-М1"
Внимание! Если в табло есть функция УЗСГО, то необходим еще и Универсальный радиоадаптер (программатор) (арт.80) для программирования голосовых опций.

Цена базовая с НДСзвоните
Цена оптовая с НДСзвоните


1 НАЗНАЧЕНИЕ
Программатор предназначен для программирования и проверки работы следующих устройств.
1.1 Программируемое устройство звукового сопровождения УЗС "Триоль" (старая модификация). УЗС программируется через  последовательный интерфейс USART и подключается к программатору через  входящий в комплект поставки программатора кабель и соответствующие разъёмы. Программатор функционирует как с четырёхдиапазонным (суточные интервалы: «утро», «день», «вечер» и «ночь»), так и с устаревшим трёхдиапазонным (суточные интервалы: «утро+день», «вечер» и «ночь») УЗС. Для трёхдиапазонного УЗС с помощью программатора могут быть запрограммированы следующие параметры УЗС: текущее время, моменты перехода в суточные интервалы «утро+день» (Т1), «вечер» (Т2), «ночь» (Т3) и уровни громкости трели в каждом из этих интервалов (соответственно Ур1, Ур2 и Ур3). Для четырёхдиапазонного УЗС с помощью программатора могут быть запрограммированы следующие параметры УЗС: текущее время, моменты перехода в суточные интервалы «утро» (Т1), «день» (Т2), «вечер» (Т3), «ночь» (Т4) и уровни громкости трели в каждом из этих интервалов (соответственно Ур1, Ур2, Ур3 и Ур4). Также в программаторе имеется возможность подать команду кратковременного включения трели с предварительно заданным тестовым уровнем громкости для её слуховой оценки.
1.2
Программируемое устройство звукового сопровождения УЗС-1М. УЗС-1М программируется через радиоканал. С помощью программатора могут быть прочитаны или запрограммированы следующие параметры УЗС-1М: серийный номер, текущая дата, текущее время, моменты перехода в суточные интервалы «утро» (Т1), «день» (Т2), «вечер» (Т3), «ночь» (Т4) и уровни громкости трели в каждом из этих интервалов (соответственно Ур1, Ур2, Ур3 и Ур4), тип трели. Также в программаторе имеется возможность установить уровень мощности радиоизлучения программатора, сохранить текущие настройки УЗС-1М в энергонезависимую память программатора, установить настройки УЗС-1М по умолчанию и подать команду кратковременного включения трели с предварительно заданным тестовым уровнем громкости для её слуховой оценки.
1.3
Программируемое устройство звукового и голосового сопровождения УЗС-2М и УЗС-2М2  (УЗГСО). УЗС-2М программируется через радиоканал ("Универсальный радиоадаптер (программатор)  (арт.80)"). С помощью программатора могут быть прочитаны или запрограммированы следующие параметры УЗС-2М: серийный номер, текущая дата, текущее время, признак автоперевода времени на летнее и зимнее, моменты перехода в суточные интервалы «утро» (Т1), «день» (Т2), «вечер» (Т3), «ночь» (Т4) и уровни громкости трели и голоса в каждом из этих интервалов, пауза между голосовыми сообщениями.
Также в программаторе имеется возможность установить уровень мощности радиоизлучения программатора, сохранить текущие настройки УЗС-2М в энергонезависимую память программатора, установить настройки УЗС-2М по умолчанию и подать команду кратковременного включения трели и голоса с предварительно заданными тестовыми уровнями громкости для их слуховой оценки.
Голосовые сообщения заливаются при помощи ПК  (и радиоадаптера)
1.5 Адаптивные табло ТООВ-А для работы с контроллерами "Спектр".

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    • Типоразмер элемента питания ................................AA
    • Время непрерывной работы при полной зарядке аккумуляторов, ч.........6
    • Тип разъёма зарядного устройства ................................ DC 2,1/5,5
    • Напряжение на выходе зарядного устройства, В ...............9
    • Максимально допустимый ток на выходе зарядного устройства, мА ....500
    • Несущая частота радиоканала для связи с УЗС-1М и УЗС-2М, МГц....865
    • Несущая частота радиоканала для связи с ТООВ-У, МГц .......433
    • Мощность радиоизлучения, не более, мВт .........10
    • Диапазон рабочих температур, °С ........................... минус 20 ÷ +45
    • Допустимая относительная влажность при температуре +25°С, не более, %.......98
    • Степень защиты оболочки программатора по ГОСТ 14254 ....... IP44
    • Габаритные размеры программатора, не более, мм ........... 185х100х40
    • Масса программатора, не более, кг..................0,4
    • Длина соединительного кабеля для программирования УЗС, м ..............2
    • Средний срок службы до заводского ремонта, не менее, лет...........10
    • Полный срок службы, не менее, лет .........25
    • Гарантийный срок эксплуатации программатора – 1 год со дня продажи.

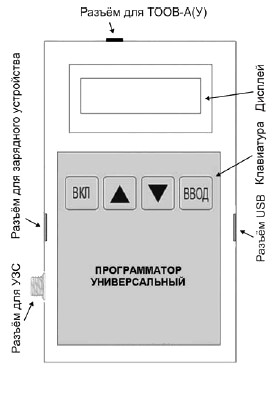

    3 КОНСТРУКЦИЯ
    Электронные компоненты, составляющие схему пульта, заключены в ABS пластиковый корпус.

    Комплект поставки
    Программатор универсальный.. 1 шт.
    Аккумуляторы ................ 2 шт.
    Зарядное устройство .................... 1 шт.
    Кабель для подключения программатора к УЗС ........ 1 шт.
    Ответная часть к разъёму для подключения программатора к ТООВ ... 1 шт.
    Руководство по эксплуатации ...... 1 экз.

    4 ПОРЯДОК РАБОТЫ С ПУЛЬТОМ

    4.1 Подготовка к работе.
    4.2 Зарядить программатор в течение 6-8 часов с помощью входящего в комплект поставки программатора зарядного устройства. Внимание! Запрещено заряжать программатор, если в нём вместо аккумуляторов установлены батарейки!
    4.2.1 Если требуется запрограммировать УЗС, то необходимо подключить программатор к УЗС с помощью входящего в комплект поставки программатора кабеля.
    4.2.2 Если требуется запрограммировать ТООВ-А(У) по интерфейсу RS-485, то необходимо подключить ТООВ-А(У) к соответствующему разъёму программатора через входящую в комплект поставки программатора ответную часть разъёма.
    4.2.3 Если требуется запрограммировать УЗС-1М или УЗС-2М, то необходимо обеспечить расстояние между программатором и программируемым устройством не более 3 метров.
    4.2.4 Если требуется запрограммировать ТООВ-У по радиоканалу, то необходимо обеспечить расстояние между программатором и ТООВ-У не более 15 метров.
    4.2.5 Включить программатор кнопкой ВКЛ. На дисплее отобразится первый пункт главного меню. Для навигации по меню, а также для изменения параметров использовать кнопки ▲ и ▼. Для подтверждения выбора или действия использовать кнопку ВВОД, а для включения и выключения, а также, для отмены действия использовать кнопку ВКЛ. Пункты главного меню перечислены в таблице 1.

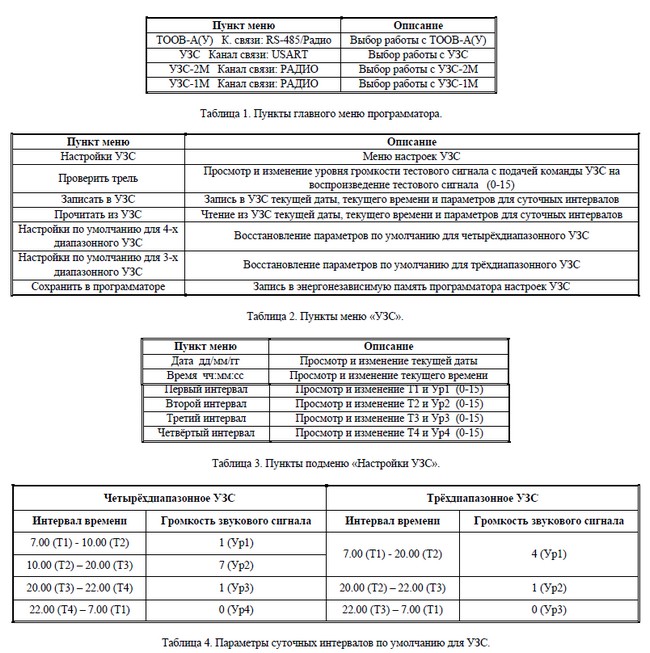

    4.3 Работа с УЗС.
    4.3.1 Выбрать пункт меню «УЗС» и нажать кнопку ВВОД.
    4.3.2 Выбрать пункт меню «Настройки УЗС» и нажать кнопку ВВОД.
    4.3.3 Задать текущее время. Задать время начала и уровень громкости для первого суточного интервала. Задать те же параметры для второго, третьего и четвёртого интервалов. Текущее время задаётся с точностью до минуты, а время начала интервалов – до десятков минут. Минимальному уровню громкости соответствует число 0, максимальному – 15. Время начала первого интервала должно  предшествовать времени начала второго, время начала второго – предшествовать времени начала третьего, а время начала третьего – предшествовать времени начала четвёртого. При попытке ввести некорректное значение времени выводится сообщение «Нарушено условие T1
    4.3.4 Далее убедиться в том, что питание на УЗС подано (если программатор не подключен к ЗУ, то УЗС должен быть подключен к светофору, и зелёный сигнал светофора должен гореть).
    4.3.5 Затем выбрать пункт меню «Записать в УЗС» и нажать кнопку ВВОД. Данные запишутся в УЗС.
    4.3.6 Чтобы оценить уровень громкости трели, в меню программатора задать тестовый уровень громкости. Затем нажать кнопку ВВОД. В течение двух секунд УЗС будет воспроизводить звуковой сигнал трели с этим уровнем громкости.
    4.3.7 При необходимости прочитать данные из УЗС (текущее время, параметры суточных интервалов) использовать опцию меню «Прочитать из УЗС». Просмотреть полученные данные можно в соответствующих пунктах меню. Чтобы восстановить настройки по умолчанию (параметры суточных интервалов, уровень тестового сигнала), использовать опцию «Настройки по умолчанию для 4-х диапазонного УЗС» или «Настройки по умолчанию для 3-х диапазонного УЗС». В таблице 4 приведены параметры суточных интервалов УЗС по умолчанию. Тестовый уровень трели по умолчанию всегда равен 01.

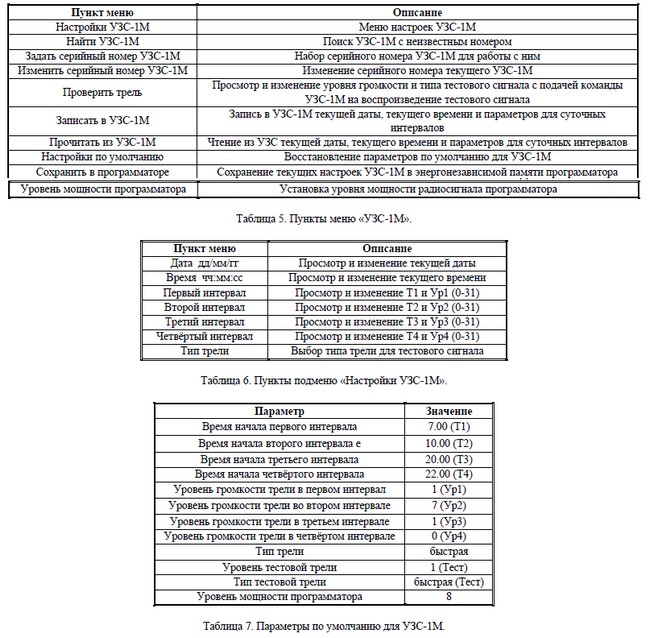

    4.4 Работа с УЗС-1М.
    4.4.1 Выбрать пункт меню «УЗС-1М» и нажать кнопку ВВОД.
    4.4.2 Ввести серийный номер УЗС-1М, выбрав пункт меню «Задать серийный номер УЗС-1М», и нажать кнопку ВВОД.
    4.4.3 Если адрес устройства неизвестен заранее, то необходимо перейти в соседний пункт меню «Найти УЗС-1М» и нажать кнопку ВВОД. Программатор выполнит поиск УЗС-1М с неизвестным адресом и выдаст, в случае нахождения УЗС-1М, его адрес на экране и сохранит адрес в текущих настройках.
    4.4.4 Для изменения серийного номера текущего УЗС-1М необходимо выбрать пункт меню «Изменить серийный номер УЗС-1М», набрать новый серийный номер и нажать кнопку ВВОД. Запрос на изменение серийного номера будет отправлен, новый серийный номер сохранится в текущих настройках, а на экране будет выведена фраза «Данные отправлены!». Для того чтобы изменение серийного номера вступило в силу в УЗС-1М, необходимо сбросить и восстановить питание на УЗС- 1М, или дождаться фазы «красного», а затем фазы «зелёного» у светофора, к которому подключён данный УЗС-1М.
    4.4.5 Для изменения временных интервалов, громкости трели в них, а также типа звучащей трели, выполнить действия аналогичные описанным в п. 4.3.2 - п. 4.3.5 соответственно. Текущее время и время начала интервалов задаётся с точностью до минуты. Уровень громкости трели изменяется в пределах 0 – 31 в соответствующих пунктах меню для каждого временного интервала. Минимальному уровню громкости соответствует число 0, максимальному – 31. Тип звучащей трели можно изменить в пункте меню «ТИП ТРЕЛИ», значения типа трели: быстрая, средняя или медленная.
    4.4.6 Для оценки уровня громкости звукового сигнала УЗС-1М, в меню «Проверить трель» задать тестовый уровень громкости и тип тестовой трели. Затем нажать кнопку ВВОД. В течение двух секунд УЗС-1М будет воспроизводить звуковой сигнал выбранной тональности и уровнем громкости.
    4.4.7 Для чтения данные из УЗС-1М (текущая дата, текущее время, параметры суточных интервалов, тип трели) выбрать пункт меню «Прочитать из УЗС-1М». После нажатия кнопки ВВОД запрос будет послан в УЗС-1М, а на экране будет выведена фраза «Обработка, ждите…». После успешного выполнения запроса на чтение на экран выводится фраза «УСПЕШНО!». В случае неудачного выполнения запроса на экран выводится либо фраза «УСТРОЙСТВО НЕ ОТВЕЧАЕТ!»
    (устройство вне зоны действия программатора или неисправно), либо фраза «ОШИБКА ЧТЕНИЯ!!!» (отвечает другое устройство или повреждён пакет при передаче). Просмотреть полученные данные, в случае успешного чтения, можно в соответствующих пунктах меню. Чтобы восстановить настройки по умолчанию (параметры суточных интервалов, тип трели), использовать опцию «Настройки по умолчанию». В таблицах 5 и 6 приведены пункты меню для УЗС-1М, а в таблице 7 приведены параметры УЗС-1М по умолчанию.
    4.4.8 Для сохранения текущих настроек УЗС-1М в энергонезависимой памяти программатора выбрать пункт меню «Сохранить в программаторе» и нажать кнопку ВВОД.
    4.4.9 Если необходимо изменить уровень мощности радиоизлучения программатора (помехи со стороны других радиоустройств), то выбрать пункт меню «Уровень мощности программатора» и установите мощность в пределах 1-8, минимальному уровню мощности радиоизлучения программатора соответствует значение 1, а максимальному соответственно–8.

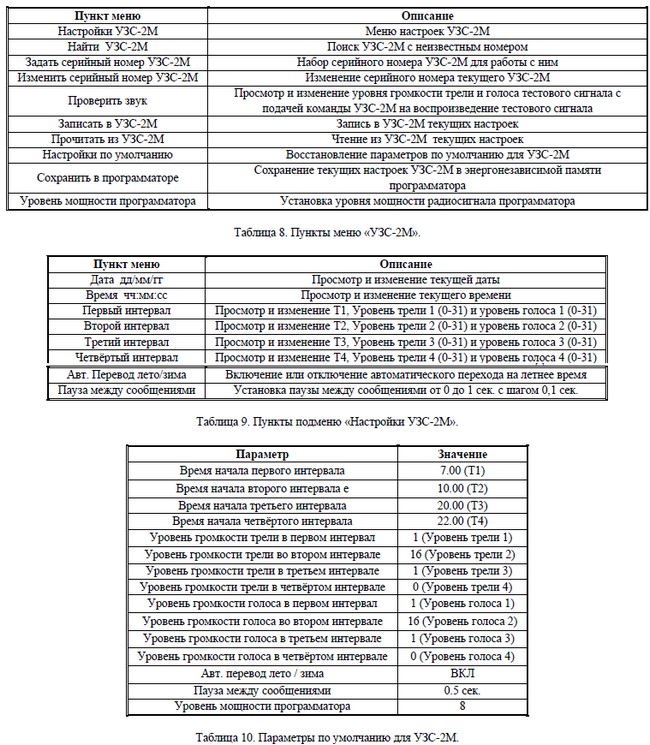

    4.5 Работа с УЗС-2М.
    4.5.1 Выбрать пункт меню «Настройки УЗС-2М» и нажать кнопку ВВОД.
    4.5.2 Работа с УЗС-2М полностью аналогична работе с УЗС-1М (см. п/п. 4.4.2 - 4.4.9) за исключением наличия у УЗС-2М в параметрах временных интервалов и в тестовом сигнале уровня громкости голосового сигнала, а также пунктов «Авт.перевод лето/зима» и «Пауза между сообщениями» в меню «Настройки УЗС-2М». Уровень громкости голоса изменяется в пределах 0 – 31 в соответствующих пунктах меню для каждого временного интервала. Минимальному уровню громкости соответствует число 0, максимальному – 31. В пункте меню «Авт.перевод лето/зима» можно включить или отключить автоматический переход на летнее время. В пункте меню «Пауза между сообщениями» можно задать паузу между сообщениями от 0 до 1 сек. с шагом 0,1 сек. Пункты меню и параметры по умолчанию для УЗС-1М показаны в таблицах 8, 9 и 10 соответственно.


    4.6 Работа с ТООВ-А(У) (далее – табло).

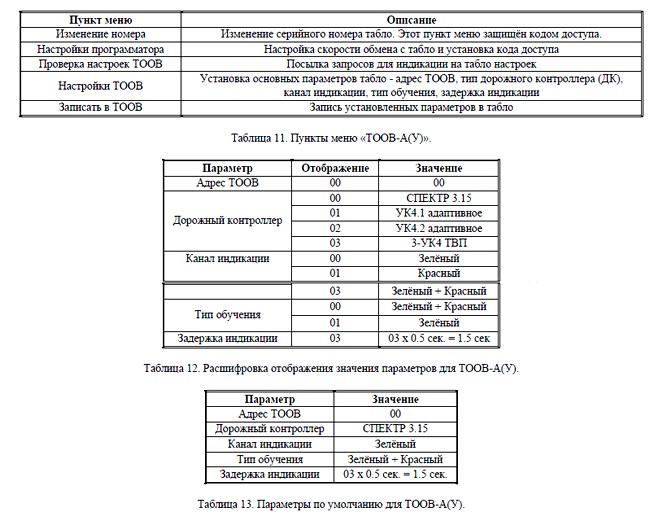

    4.6.1 Пункты меню «ТООВ-А(У)» указаны в таблице 11.
    4.6.2 Для настройки параметров связи программатора с табло необходимо войти в меню «Настройки программатора» - «Скорость обмена» и установить скорость обмена 19200 бод (если планируется работа по каналу RS-485, и табло запрограммировано для ДК «Спектр»), 9600 бод (если планируется работа по каналу RS-485, и табло запрограммировано для ДК «УК4») или 2400 бод (если планируется работа по радиоканалу, тип запрограммированного в табло ДК в этом случае не имеет значения). 4.6.3 Если необходимо изменить серийный номер табло, то выбрать пункт меню «Изменение номера» и нажать кнопку ВВОД. Ввести код доступа (по умолчанию 1111) и новый номер табло. Отправить новый номер контроллеру табло, нажав кнопку ВВОД.
    4.6.4 Для изменения кода доступа необходимо зайти в меню «Настройки программатора» - «Изменить код доступа», ввести старый код доступа для подтверждения, новый код доступа и сохранить его в энергонезависимой памяти программатора.
    4.6.5 Для проверки установленных в табло параметров надо зайти в меню «Проверка настроек ТООВ», ввести серийный номер проверяемого табло. Далее проверить все основные параметры табло, посылая соответствующие запросы с фразой подтверждением «Запрос отправлен!». Табло в кодовой форме высветит ответ. Для выхода из режима проверки необходимо нажать кнопку ВКЛ. В таблице 12 дана расшифровка ответов табло на запрос параметров, а в таблице 13 – установки ТООВ-А(У) по умолчанию.
    4.6.6 Для установки и записи параметров в ТООВ, необходимо сначала зайти в меню «Настройки ТООВ» и изменить значения основных параметров ТООВ (адрес ТООВ, тип дорожного контроллера (ДК), канал индикации, тип обучения, задержка индикации) на требуемые. Затем войти в меню «Записать в ТООВ», ввести серийный номер табло и отправить данные контроллеру табло, нажав кнопку ВВОД. На программируемом табло кратковременно засветятся все сегменты – это значит, что табло успешно запрограммировано.
