Управляемый светодиодный дорожный знак "Ограничение максимальной скорости" (арт.78-3706)

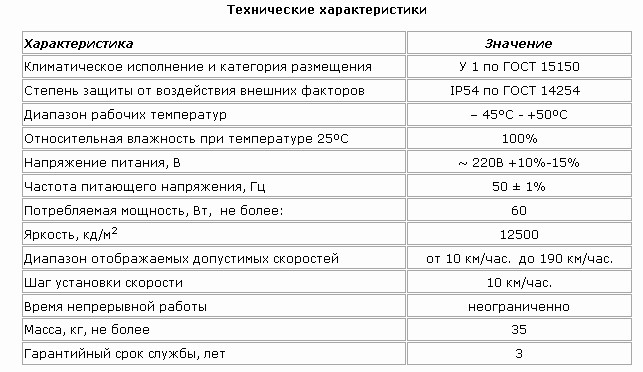

Технические характеристики


Технические параметры
- Управляемый светодиодный знак "Ограничение максимальной скорости" 3.24 (по ГОСТ Р 52290-2004) для информирования участников дорожного движения об изменении максимально допустимой скорости движения;
- Диапазон отображаемых скоростей: от 10 км/ч до 190 км/ч. Шаг установки скорости - 10 км/ч;
- Тип излучателей- сверхъяркие светодиоды, цвет излучения желтый и красный;
- Напряжение питания: 220В;
- Потребляемая мощность - 90Вт;

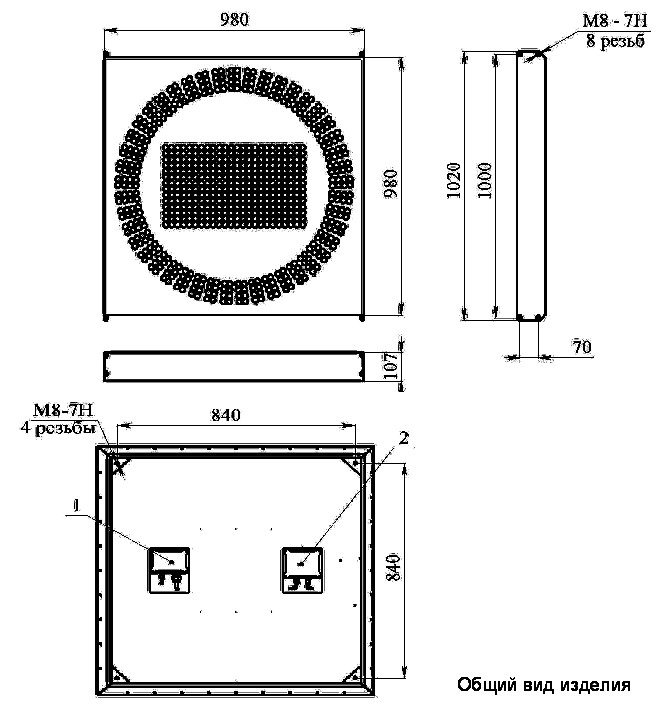

- Габаритные размеры: 980х980х107 мм;
- Уличное исполнение, стойкость к климатическим воздействиям.
Цена базовая с НДСзвоните
Цена оптовая с НДСзвоните



Управляемый дорожный знак типа 3.24  "Ограничение максимальной скорости"

    Знак светодиодный дорожный управляемый  УДЗ  "Ограничение максимальной скорости" (производится в соответствии с ГОСТ Р 52290) предназначен для информирования участников дорожного движения о максимально допустимой скорости движения. Диапазон отображаемых допустимых скоростей — от 10 км/час до 190 км/час. Шаг установки скорости -  10 км/час.
        Дорожный знак 3.24 "Ограничение максимальной скорости" применяют для запрещения движения всех транспортных средств со скоростью выше указанной на знаке при необходимости введения на участке дороги иной максимальной скорости, чем на предшествующем участке. При ограничении скорости движения на опасных участках дороги (крутые повороты, необеспеченная видимость встречного автомобиля, сужение дороги и т.п.) зона действия знака должна соответствовать протяженности опасного участка.
    Корпус знака представляет собой не разборный металлический герметизированный корпус, затрудняющий несанкционированный доступ.  Средний срок службы дорожного знака "ОМС", не менее 10 лет.

В зависимости от применяемого устройства коммуникации УДЗ "Ограничения максимальной скорости" выпускаются в 5 исполнениях:

  • Исполнение-1: кросс-плата - управление по интерфейсу RS485. Для использования, как самостоятельное устройство в сети RS485 (или в составе с дорожными информационными табло.)
  • Исполнение-2:  модем - управлением подачей напряжения 220В на один из 5 входов (пять фиксированных значений скорости, заданные пользователем)
  • Исполнение-3: GSM/GPRS модем - управлением с использованием сотовой связи (GSM/GPRS)
  • Исполнение-4: LAN модем - управлением по LAN или VAN
  • Исполнение-5: GSM/GPRS/LAN модем - управление по LAN, VAN или с использованием сотовой связи (GSM/GPRS)

Режимы работы УДЗ  "Ограничение максимальной скорости":

  • Визуальное отображение загруженной информации в виде графического изображения   дорожного знака 3.24 «Ограничение максимальной скорости»  (в соответствии с ГОСТ Р 52290).
  • Режим управления знаком.
  • Сервисный режим работы знака.

  • В режиме управления УДЗ  "Ограничение максимальной скорости" (по средствам протокола управления) выполняются:
  • Загрузка данных максимальной скорости и требуемой яркости для отображения (Для "исполнения-2" возможна только установка одной из 5 заранее запрограммированных величин (в том числе и гашение знака) путем подачи напряжения 220В на соответствующий вход.).
  • Считывание и отображение загруженной информации ( для знаков "исполнения-3", "исполнения-4", "исполнения-5".
  • Гашение знака.
  • Изменение яркости свечения под управлением программы (принудительно), по встроенным часам реального времени и  данным о географической широте места установки УДЗ (кроме "Исполнения-1") или автоматическое переключение  в режиме день-ночь в зависимости от освещенности.
  • Тестирование (кроме "Исполнение-2").

  • Загруженные данные хранятся в памяти изделия до отключения питания. При подаче питания происходит сброс управляющего контроллера УДЗ, по окончании которого на лицевой стороне отображается знак ограничения максимальной скорости "60" с максимальной яркостью не более 1сек. После этого устройство готово к приему данных.


    В Сервисном режиме  УДЗ  "Ограничение максимальной скорости"  выполняются:
    • Запись собственного адреса УДЗ.
    • Чтение собственного адреса УДЗ.

       Собственный адрес хранится во внутренней энергонезависимой памяти УДЗ (ПЗУ) и сохраняется не менее 10 лет. Сервисный режим обеспечивается программатором, подключенным к порту USB персонального компьютера и работающим под управлением программы APS0203. При этом питание УДЗ может осуществляться от порта  USB персонального компьютера.
       По умолчанию УДЗ присвоен собственный адрес «1». Задание собственного адреса, отличного от установленного по умолчанию, может потребоваться для "исполнения-1", если несколько УДЗ образуют сеть RS485 или работают совместно с табло информационным динамическим  типа ДИТ. Максимально допустимое количество УДЗ в сети — 30 шт. Для выполнения процедур записи или считывания собственного адреса необходимо наличие специального программатора KИT USB/RS485 и установленной на персональном компьютере программы AРS0203.

    Порядок монтажа управляемого светодиодного знака "ОМС":
    Ввинтить в резьбовые отверстия на задней стенке  2 рым-болта М 8:
    - при помощи подъемного крана доставить знак в  соответствующее место на  опоре;
    - совместив 8 отверстий на знаке с отверстиями диаметром 10 мм на спец. Кронштейнах опоры, завинтить 8 болтов М 8 до предела, подложив под головки болтов по плоской и по пружинной шайбе.

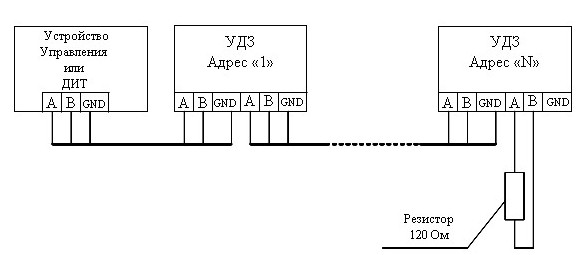

    Схема подключения  знака "ОМС" "Исполнение-1" к сети RS485.

    Схемы подключения УДЗ "Исполнение-2...5" по запросу.
