Усилитель RGB IP66 (арт.50-2997)


Технические характеристики


Описание

ГЕРМЕТИЧНЫЙ LED УСИЛИТЕЛЬ
Светодиодный усилитель мощности для LED контроллеров. Уличное исполнение IP66 (waterproof).

Электрические параметры

Выход: 3 канала (RGB, общий анод "+V")
Максимальная нагрузка: 144Вт (DC12В), 288Вт (DC24В), 12А (4А на канал)
Напряжение: DC12-24В (общий анод "+V")
Совместим с контроллерами ШИМ (PWT)

Цена базовая с НДС820 руб.
Цена оптовая с НДС738 руб.


     Влагозащищенный LED RGB усилитель IP66 (Waterproof PWM Data Repeater)  предназначен для увеличения выходной мощности LED контроллеров (с общим анодом "+V") и эксплуатации на улице и во влажных помещениях.
     LED
Усилитель  выполняет роль «Slave» контроллера, так как не имеет своих собственных режимов и зашитых в него программ. Усилитель LED получает сигнал от «Master» LED контроллера и усиливает его передаёт сигнал далее на светодиодное RGB оборудование.  Усилители LED используются с одним LED контроллером и позволяют увеличить количество подключаемых LED RGB светильников.
    Основными характеристиками Светодиодного усилителя, на которые следует обращать внимание, являются: количество каналов, обычно 3 канала (это RGB, но можно использовать для любых цветов), входное напряжение (обычно DC12-24В, в зависимости от рабочего напряжения светильников), тип подключения (в данном случае по общему аноду «+»), выходной ток на канал (мощность). На рынке также иногда встречаются и другие типы усилителей, по вопросу их работы с контроллерами и LED устройствами от компании Мегапром, также можно обратиться в отдел продаж.

Исполнение: Герметичный пластиковый корпус усилителя IP66 (waterproof) 95х52х30мм,Масса: 0.2кг. Температура эксплуатации: -20 до +60С.

Существует несколько вариантов подключения led усилителей к контроллеру и светодиодным светильникам.

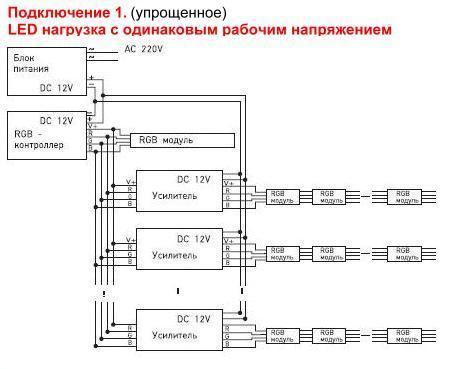

     По упрощенной схеме подключения №1 можно подключать светодиодные светильники только с одинаковым рабочим напряжением (только DC12V или только DC24V), поскольку и контроллер и усилители питаются от общего блока питания. Мощность блока питания должна быть больше суммарной максимальной возможной мощности нагрузки на 20% (необходимый запас для защиты от перегрева).

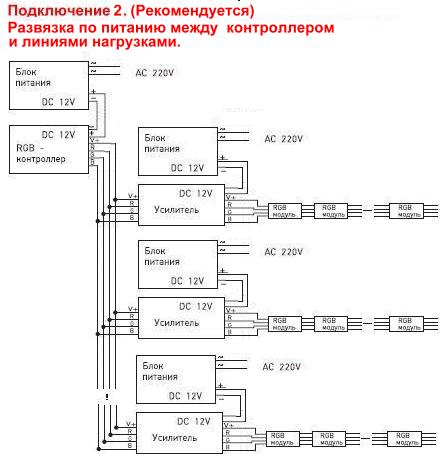

Недостаток данной схемы - в динамическом режиме работы (смена цветов и яркости) из-за смены мощности нагрузки, происходят пульсации и колебания выходного напряжения, которые могут оказывать влияние на устойчивость работы как усилителей, так и ведущего LED контроллера. Этот недостаток легко устраним при подключении по схеме подключения №2, где контроллер и усилители имеют независимые источники питания, что позволяет уменьшив влияние динамической нагрузки стабильность работы устройств управления. А также повышает надежность всей системы, в случае выхода из строя одного из БП или КЗ в цепи нагрузки.  Мощность блока питания усилителя определяется мощностью нагрузки подключенной к выходу усилителя. Мощность блока питания контроллера определяется мощностью потребления контроллера (несколько Ватт) и усилителей (несколько Ватт), если к контроллеру подключена еще нагрузка напрямую (без усилителей), то ее тоже надо учесть.


    Кроме того схема подключения №2 позволяет реализовать синхронную работу от одного контроллера светодиодной нагрузки с разным рабочим напряжением, например динамическую подсветку со светильниками имеющими разные рабочие напряжения  DC12V и DC24V.
Для устойчивой работы LED усилителя амплитуда управляющего (от ведущего контроллера) напряжения должна быть не меньше рабочего напряжения (питающего от блока питания) усилителя.
