Усилитель RGB (TDM-008949)(арт.50)
Технические характеристики


ОписаниеПрофессиональный RGB светодиодный усилитель мощности для LED контроллеров.
Электрические параметрыНапряжение: DC12-24В (общий анод "+V")
Собственное потребление 1Вт.
Выход: 3 канала (RGB, общий анод "+V")
Максимальная нагрузка: 180Вт(DC12В), 360Вт(DC24В), 4А на канал
ШИМ (PWM) управление яркостью
Цена базовая с НДС2 165 руб.
Цена оптовая с НДС2 060 руб.


     LED усилитель светодиодный, он же контроллер-повторитель (RGB PWM LED DATA REPEATER)  предназначен для увеличения выходной мощности LED контроллеров (с ШИМ выходом и общим анодом "+V").
    Светодиодный усилитель сигнала
выполняет роль «Ведомого» светодиодного контроллера, так как не имеет своих собственных режимов и зашитых в него программ. Светодиодный усилитель RGB получает сигнал от «Ведущего» LED контроллера и усиливает его передаёт сигнал далее на светодиодное RGB оборудование.  Усилители используются с одним RGB контроллером и позволяют увеличить количество подключаемых LED RGB светильников.
            Основными характеристиками Светодиодного усилителя, на которые следует обращать внимание, являются: количество каналов, обычно 3 канала (это RGB, но можно использовать для любых цветов), входное напряжение (обычно DC12-24В, в зависимости от рабочего напряжения светильников), тип подключения (в данном случае по общему аноду «+»), выходной ток на канал (мощность). Амплитуда управляющего (от ведущего LED контроллера) напряжения должна быть не меньше питающего (питающего напряжения подаваемого на усилитель от блока питания) . На рынке также иногда встречаются и другие типы led усилителей, по вопросу их работы с контроллерами и LED устройствами от компании Мегапром, также можно обратиться в отдел продаж.
      Металлический корпус  led усилителя IP30 (интерьерное исполнение) с размерами 120х65х25мм, Масса: 0.25кг. Температура эксплуатации -20 до +50С.

Существует несколько вариантов подключения светодиодных усилителей к контроллеру и светодиодным светильникам.

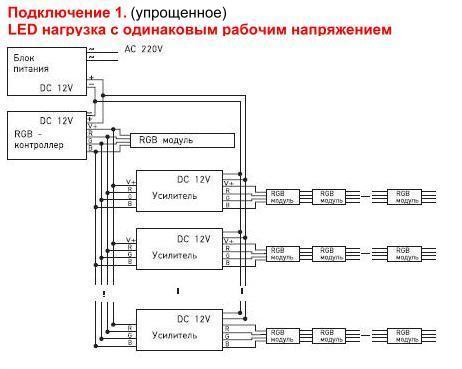

     По упрощенной схеме подключения №1 можно подключать светодиодные светильники только с одинаковым рабочим напряжением(только DC 12V или только DC24V), поскольку и контроллер и усилители питаются от общего блока питания. Мощность блока питания должна быть больше суммарной максимальной возможной мощности нагрузки на 20%(необходимый запас для защиты от перегрева).

Недостаток данной схемы - в динамическом режиме работы (смена цветов и яркостей) из за смены мощности нагрузки, происходят пульсации и колебания выходного напряжения, которые могут оказывать влияние на устойчивость работы как усилителей, так и ведущего LED контроллера.
     Этот недостаток легко устраним при подключении по схеме, где светодиодный
контроллер и усилители имеют независимые источники питания, что позволяет уменьшив влияние динамической нагрузки стабильность работы устройств управления. А также повышает надежность всей системы, в случае выхода из строя одного из БП или КЗ в цепи нагрузки.  Мощность блока питания светодиодного усилителя определяется мощностью нагрузки подключенной к выходу led усилителя. Мощность блока питания контроллера определяется мощностью потребления led контроллера(несколько Ватт) и усилителей (порядка 1-2 Вт на усилитель) , если к led контроллеру подключена еще светодиодная нагрузка напрямую(без усилителей), то ее тоже надо учесть.
    Кроме того схема подключения №2 позволяет реализовать синхронную работу от одного контроллера светодиодной нагрузки с разным рабочим напряжением, например динамическую подсветку со светильниками DC12V и DC24V.



Внимание: Для устойчивой работы  LED усилителя амплитуда управляющего (от ведущего контроллера) напряжения должна быть не меньше рабочего напряжения(питающего от блока питания) усилителя. Таким образом при синхронизации работы светильников с рабочим напряжением DC 12V и DC 24V управляющее напряжение с контроллера (на  усилители) должно быть 24V.
