Выносной пульт управления ВПУ-2 (8 фаз) (арт.75-11)
Технические характеристики


Технические характеристики

- Выносной пульт для ручного управления светофорным объектом (контроллером арт.75) на расстоянии, может устанавливаться на постах ГАИ или светофорном объекте.
- Вызов 8-х фаз, ЖМ и ОС.
- Брызгозащищенный металлический корпус.

Цена базовая с НДС36 215 руб.
Цена оптовая с НДС34 430 руб.


Выносной пульт управления ВПУ предназначен для ручного управления светофорным объектом по кабельной линии на расстоянии и может устанавливаться на постах ГАИ для управления светофором на подъезде к посту.

  • Управления осуществляется непосредственно на объекте регулировщиком либо обслуживающим персоналом. Возможен вызов восьми фаз (включая ТВП), ЖМ, ОС. Предусмотрена светодиодная индикация текущего номера фазы или промтакта на панели пульта ВПУ.
  • Тип управляемого дорожного контроллера: Контроллер дорожный универсальный (арт.75).
  • Удаление ВПУ от контроллера не более 150 м.
  • Связь выносного пульта с контроллером осуществляется по интерфейсу RS-485 (витая пара в экране).
  • Условия эксплуатации:
    - Рабочий диапазон температуры окружающей среды от -40 С до +60С.
    - Относительная влажность воздуха до 95% при температуре 30С без конденсации влаги.
    - Атмосферное давление от 460 до 780 мм.рт.ст.
  • Устройство ВПУ размещено в брызгозащищенном металлическом корпусе, питается от контроллера или иного гальванически развязанного от сети 220В источника +12В.
  • Для контроллера команда с ВПУ является одной из наиболее приоритетных (По приоритету выше только тумблер ЖМ на монтажной панели контроллера). Если пульт выключен, контроллер работает либо автономно, либо под управлением центра АСУДД.

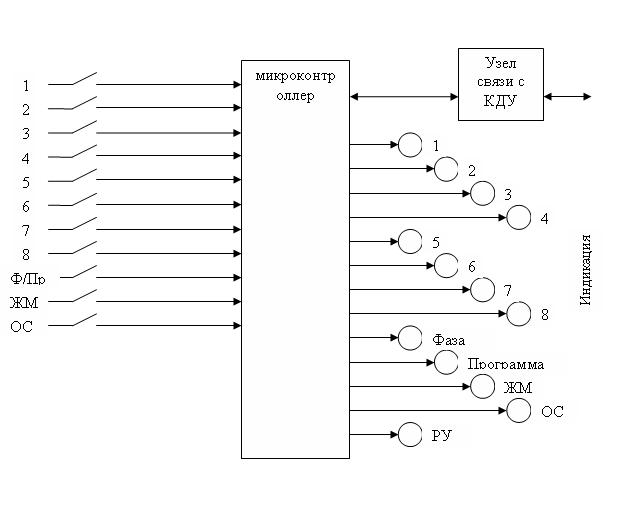

Функциональная схема и структура ВПУ





Микроконтроллер обеспечивает индикацию текущей фазы дорожного контроллера и выполняет опрос клавиатуры и выбор номера фазы для передачи ее в ДК. Обмен данными с ДК выполняется через узел связи с ДК. Узел связи с ДК выполнен на микросхеме преобразователя ТТЛ – RS485 (тип микросхемы – ADM485). ВПУ питается от источника питания управляемого устройства.

 Описание панели управления выносного пульта ВПУ:

  • Выключатель «РУ» предназначен для включения питания устройства. При включении питания ВПУ автоматически начинает передавать в КДУ запрос ручного управления.
  • Выключатели «ЖМ» и «ОС» предназначены для выбора команд ЖМ и ОС соответственно. При выключении их команда не запоминается.
  • Кнопки «1», «2», «3», «4» , «6» , «6» , «7» и «8» выбирают номер фазы либо команды, которую необходимо передать с запросом ручного управления. Команда запоминается до нажатия другой кнопки либо до включения «ЖМ» и «ОС» либо до выключения пульта ВПУ.
  • Выключатель «Фаза/Программа» выбирает тип ручного управления:
            - управление номером фазы;
            - управление номером программы «зеленая улица».
  • Индикаторы «1», «2», «3», «4» , «5» , «6» , «7» , «8» показывают запрашиваемый номера фазы либо программы. Индикаторы «ЖМ» и «ОС» отображают запрашиваемые команды ЖМ и ОС соответственно.

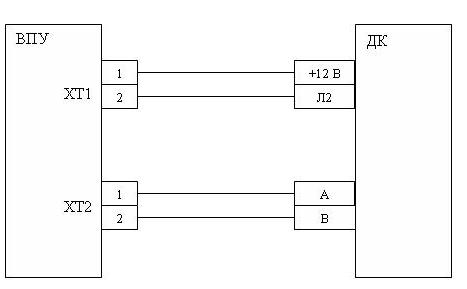

Подключение пульта ВПУ к ДК:
